在氢能产业链中,高压氢气发生器是连接制氢环节与储输环节的关键设备,其核心价值在于通过高效电解过程生产高纯度氢气,并同步实现氢气的高压压缩,减少后续储输环节的能耗损失。本文将从电解制氢的核心原理、压力调控的关键机制两大维度,系统解析高压氢气发生器的技术体系,并对比不同技术路径的优劣势,为相关应用场景的设备选型提供参考。
一、电解制氢:高压氢气发生器的 “产氢核心"
电解制氢是高压氢气发生器的基础环节,其原理是利用电能打破水分子的化学键(H₂O → H₂↑ + 1/2O₂↑),在电极表面分别生成氢气与氧气,再通过分离、纯化系统获得高纯度氢气。根据电解质类型的不同,当前主流的电解制氢技术可分为碱性电解水(AWE)、质子交换膜电解水(PEM)、固体氧化物电解水(SOEC)三类,三者在反应条件、核心部件与技术特性上存在显著差异,直接决定了高压氢气发生器的适用场景。
(1)碱性电解水(AWE)制氢:成熟稳定的 “低成本方案"
AWE 技术是目前应用广泛的电解制氢方式,其核心原理是在碱性电解质溶液(如 KOH、NaOH 溶液,浓度通常为 20%-30%)中,通过离子迁移实现电荷传递。具体反应过程如下:
阴极反应:2H₂O + 2e⁻ → H₂↑ + 2OH⁻(生成氢气,OH⁻向阳极迁移)
阳极反应:4OH⁻ → O₂↑ + 2H₂O + 4e⁻(生成氧气,电子通过外电路回到阴极)
为避免氢气与氧气混合,AWE 系统需在阴阳极之间设置石棉隔膜(或新型复合隔膜),仅允许 OH⁻通过。在高压氢气发生器中,AWE 技术的优势在于设备成本低(电极可采用镍基催化剂,无需贵金属)、运行稳定性强(可耐受波动的电流输入,适配可再生能源),但也存在明显短板:一是氢气纯度受限(电解质溶液易挥发,需后续干燥纯化,否则纯度约为 99.5%-99.8%);二是压力提升难度大(传统 AWE 系统工作压力仅为 0.1-0.3MPa,若要直接生成高压氢气,需解决隔膜渗漏、电极变形等问题,当前最高可实现 3MPa 的工作压力)。
(2)质子交换膜电解水(PEM)制氢:高效高压的 “优选方案"
PEM 制氢技术是高压氢气发生器的核心发展方向,其核心原理是利用质子交换膜(通常为全氟磺酸树脂膜,如 Nafion 膜)作为电解质,仅允许 H⁺通过,实现氢气与氧气分离。具体反应过程如下:
阳极反应:H₂O → 2H⁺ + 1/2O₂↑ + 2e⁻(生成 H⁺、氧气和电子,H⁺通过膜向阴极迁移)
阴极反应:2H⁺ + 2e⁻ → H₂↑(H⁺与电子结合生成氢气)
PEM 制氢技术的核心优势在于适配高压工况:由于质子交换膜的密封性强、耐压力性能优异,PEM 电解槽可直接在高压下运行,当前商用系统的工作压力已普遍达到 3-10MPa,部分产品可突破 30MPa,无需额外的压缩设备即可直接生成高压氢气,大幅降低了系统能耗(相比 “低压制氢 + 机械压缩" 方案,能耗可降低 15%-20%)。此外,PEM 制氢还具有响应速度快(启动时间仅需几秒至几分钟,适配风电、光伏的间歇性输出)、氢气纯度高(无需纯化即可达到 99.999% 以上)、体积紧凑(适合车载、分布式等空间受限场景)等优点。
不过,PEM 制氢也存在成本瓶颈:一是阴极催化剂需采用铂(Pt),阳极需采用铱(Ir)等贵金属,占设备成本的 30%-40%;二是质子交换膜的价格较高(如 Nafion 膜的成本约为 1000 元 /㎡),且长期运行后易出现化学降解(如自由基攻击导致膜穿孔),影响使用寿命(当前商用膜的寿命约为 10000-20000 小时)。
(3)固体氧化物电解水(SOEC)制氢:高温高效的 “潜力方案"
SOEC 制氢技术属于高温电解技术,其核心原理是利用固体氧化物陶瓷(如氧化钇稳定氧化锆,YSZ)作为电解质,在高温条件下(通常为 700-1000℃)通过 O²⁻的迁移实现电解反应。具体反应过程如下:
阴极反应:H₂O + 2e⁻ → H₂↑ + O²⁻(生成氢气和 O²⁻,O²⁻通过电解质向阳极迁移)
阳极反应:O²⁻ → 1/2O₂↑ + 2e⁻(O²⁻在阳极失去电子生成氧气)
SOEC 制氢的优势是能量效率高:高温环境不仅降低了电解反应的活化能(理论电解电压约为 0.9-1.1V,远低于 AWE 和 PEM 的 1.23V),还可利用工业余热或核能、太阳能聚光热发电的高温热能,实现 “电 - 热 - 氢" 的协同利用,综合能效可达 80%-90%(AWE 和 PEM 的能效约为 60%-75%)。此外,SOEC 无需贵金属催化剂(阴极可采用镍基陶瓷,阳极采用镧锶钴铁氧化物,LSCF),长期运行成本较低。
然而,SOEC 技术目前仍处于商业化初期,主要挑战在于:一是启动时间长(高温加热需数小时,无法适配间歇性能源);二是材料稳定性差(高温下电解质与电极的界面易发生扩散反应,导致性能衰减,当前寿命约为 5000-10000 小时);三是高压适配难度大(高温下陶瓷材料的脆性增加,难以承受高压,当前工作压力通常低于 1MPa,若要实现高压制氢,需开发耐高压的陶瓷结构与密封技术)。
二、压力调控机制:高压氢气发生器的 “控压核心"
高压氢气发生器的压力调控并非单一环节,而是由 “电解槽压力匹配"“氢气缓冲与稳压"“安全泄压与防爆" 三大系统协同构成的闭环控制体系,其核心目标是在保证氢气纯度与系统安全的前提下,稳定输出设定压力的氢气(如 3MPa、70MPa,分别对应车载储氢、加氢站储氢的主流压力等级)。
(1)电解槽压力匹配:从 “低压制氢 + 压缩" 到 “高压直供" 的技术跃迁
早期高压氢气发生器多采用 “低压电解制氢 + 机械压缩" 的技术路径(如 AWE 电解槽生成 0.1MPa 氢气,再通过活塞式或隔膜式压缩机压缩至 30MPa),但这种方式存在能耗高(压缩环节能耗占总能耗的 20%-30%)、系统复杂(需额外配置压缩机、冷却系统)、氢气纯度损失(压缩过程中可能引入油污或杂质)等问题。
随着 PEM 技术的成熟,“高压直供" 成为主流趋势:通过优化电解槽的结构设计(如采用耐高压的金属端板、弹性密封件),使电解槽直接在目标压力下运行(如 70MPa),氢气生成后无需压缩即可直接输出。这种方式的关键在于电解槽阴阳极压力平衡:由于阳极生成氧气(或空气,部分系统采用空气阴极以简化结构),若阴阳极压力差过大,可能导致质子交换膜变形或破损,因此需通过压力传感器实时监测阴阳极压力,并通过流量调节阀调节氧气(或空气)的排放量,确保阴阳极压力差控制在 5-10kPa 的安全范围内。
(2)氢气缓冲与稳压:应对负荷波动的 “动态调节"
无论是 “高压直供" 还是 “低压制氢 + 压缩" 方案,氢气的产量都可能因输入电能波动(如风电、光伏的功率变化)或下游用氢需求变化(如加氢站的间歇性取氢)而波动,导致输出压力不稳定。因此,高压氢气发生器需配置氢气缓冲罐与稳压控制系统,实现压力的动态调节。
氢气缓冲罐:作为压力调节的 “缓冲器",其容积需根据系统的产氢量与波动幅度设计(通常为产氢量的 5-10 分钟储量)。当产氢量大于用氢量时,多余的氢气储存于缓冲罐中,避免压力过高;当产氢量小于用氢量时,缓冲罐释放氢气,避免压力过低。此外,缓冲罐还可起到 “气液分离" 的作用,去除氢气中携带的微量水分(尤其是 AWE 系统,需通过缓冲罐底部的排水阀定期排水)。
稳压控制系统:由压力传感器、PID 控制器(比例 - 积分 - 微分控制器)、电动调节阀组成闭环控制。压力传感器实时采集缓冲罐出口的氢气压力,并将信号传输至 PID 控制器;控制器将实际压力与设定压力进行对比,若实际压力高于设定值,则减小电动调节阀的开度,降低氢气输出流量,使压力回落;若实际压力低于设定值,则增大阀门开度,提升输出流量,直至压力稳定在设定值(控制精度通常可达 ±0.05MPa)。
(3)安全泄压与防爆:保障系统运行的 “最后防线"
高压氢气具有易燃易爆的特性(爆炸极限为 4%-75%,点火能量仅为 0.02mJ,远低于甲烷的 0.28mJ),因此压力调控机制必须包含完善的安全泄压与防爆系统,防止因压力过高或氢气泄漏引发安全事故。
安全泄压装置:主要包括安全阀与爆破片。安全阀为 “可重复使用" 的泄压部件,当系统压力超过设定值(通常为额定工作压力的 1.1-1.2 倍)时,安全阀自动开启,释放多余氢气,压力降至安全值后自动关闭;爆破片为 “一次性" 的应急泄压部件,当安全阀失效或系统发生异常超压(如电解槽短路导致产氢量骤增)时,爆破片在设定压力下破裂,快速释放压力,避免系统爆炸。两者通常串联安装,形成双重保护。
氢气泄漏检测与防爆措施:系统需在电解槽、缓冲罐、管道接口等关键部位安装氢气泄漏传感器(检测精度通常为 0-1000ppm),当检测到氢气浓度超过爆炸下限的 10%(即 4000ppm)时,立即触发报警,并启动通风系统排出泄漏的氢气;同时,系统内所有电气设备(如电机、阀门、传感器)均需采用防爆设计(如 Ex d IIB T1 等级,适配氢气的防爆要求),避免产生电火花引燃氢气。
三、主流技术路径对比与发展趋势
(1)三大技术路径的优劣势对比
技术路径 | 工作压力范围 | 氢气纯度 | 能效(LHV) |
AWE(低压制氢 + 压缩) | 0.1-30MPa | 99.5%-99.9%(需纯化) | 60%-70% |
PEM(高压直供) | 3-70MPa | ≥99.999% | 65%-75% |
SOEC(高温高压制氢) | 0.1-5MPa(研发中) | ≥99.99% | 80%-90% |
(2)未来发展趋势
PEM 技术的低成本化:核心方向是开发非贵金属催化剂(如过渡金属碳化物、氮化物)替代铂、铱,以及低成本的质子交换膜(如全氟磺酸树脂与无机纳米粒子复合膜),目标是将 PEM 电解槽的成本降低 50% 以上,使其具备与 AWE 技术竞争的成本优势。
SOEC 技术的高压化与低温化:一方面,通过开发耐高压的陶瓷电解质(如掺杂 scandia 的氧化锆,ScSZ)与金属 - 陶瓷复合结构,实现 SOEC 在 10MPa 以上的高压运行;另一方面,通过优化电解质与电极的界面设计,将 SOEC 的工作温度降至 500-600℃,缩短启动时间,提升材料稳定性,推动其商业化应用。
压力调控系统的智能化:结合物联网(IoT)与人工智能(AI)技术,开发 “预测性维护 + 自适应调节" 的智能压力控制系统 —— 通过实时采集电解槽电压、电流、压力、温度等多维度数据,利用 AI 算法预测系统故障(如膜破损、阀门卡涩),并自动调整压力控制参数(如 PID 控制器的比例系数、积分时间),实现压力的精准调控与系统的长周期稳定运行。
多能源协同的高压制氢系统:将高压氢气发生器与风电、光伏、储能电池等设备集成,构建 “风光储氢" 一体化系统 —— 当可再生能源功率充足时,多余电能用于高压制氢;当功率不足时,储能电池补能,确保电解槽压力稳定;同时,利用氢气的高压储存特性,实现电能与氢能的双向转换,提升可再生能源的消纳率与系统的综合能效。
四、结论
高压氢气发生器的核心竞争力在于 “电解制氢效率" 与 “压力调控精度" 的协同优化:电解制氢技术决定了系统的基础性能(如氢气纯度、能效、成本),压力调控机制决定了系统的适配能力(如目标压力等级、运行稳定性、安全性)。当前,PEM 技术凭借其高压直供、快速响应的优势,已成为车载、分布式等场景;AWE 技术凭借成本优势,仍在大规模固定制氢场景中占据主导;SOEC 技术则凭借高效节能的潜力,是未来长期发展的重要方向。
随着氢能产业的快速发展,高压氢气发生器将朝着 “更高压力、更高效率、更低成本、更智能" 的方向演进,成为连接可再生能源与氢能应用的关键纽带,为 “双碳" 目标的实现提供核心技术支撑。
产品展示

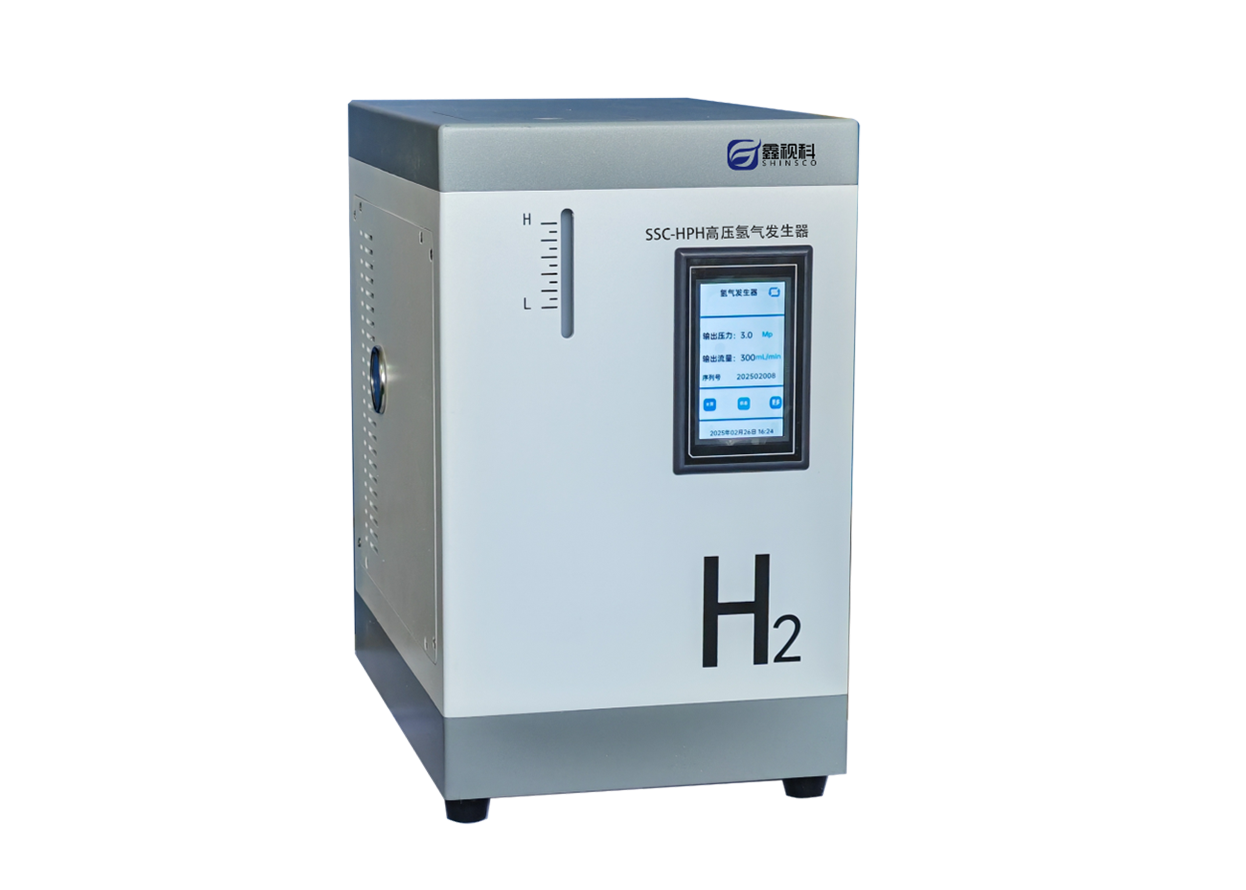

SC-HPH高压氢气发生器是针对制药、精细化工、高校科研等行业研发的一款紧凑型实验室仪器;采用质子交换膜(SPE)电解制氢,直接电解纯水,无需增压泵,经过多级净化,得到高压高纯氢气。仪器内置多个高灵敏度压力、温度、液位传感器,结合嵌入式操作系统,使维护更简便,使用更安全,操作更友好,可替代氢气钢瓶。
产品特点:
(1)电解纯水制氢,无需加碱,纯度高达99.999-99.9999%
(2)4.3寸LCD触摸屏,显示各种运行参数,压力流量一体式控制算法,自动化程度高
(3)可自动补水,自动净化水质,氢气泄露及高压报警,安全系数高
(4)固态电解槽,贵金属催化剂,寿命长,高压下不变形,不漏水
