智能烟气分析仪：物联网技术集成、远程运维与数据可视化方案​

一、方案背景

随着环保法规日益严格，工业企业对烟气排放监测的准确性、实时性和运维效率提出了更高要求。传统烟气分析仪存在数据传输滞后、运维成本高、数据利用率低等问题，难以满足现代化环保监测需求。基于此，本方案将物联网技术、远程运维技术与数据可视化技术深度集成于烟气分析仪中，打造智能化、高效化的烟气监测体系，实现烟气数据的实时采集、远程管理与直观呈现，助力企业提升环保管理水平，同时为环保监管部门提供精准、可靠的监测数据支持。

二、物联网技术集成方案

（一）硬件集成

传感器模块优化：选用高精度、高稳定性的气体传感器，如二氧化硫传感器、氮氧化物传感器、颗粒物传感器等，同时集成温度、湿度、压力等辅助传感器，确保全面采集烟气相关参数。传感器具备自动校准功能，可定期进行零点和跨度校准，减少测量误差，保证数据准确性。

数据采集模块：采用高性能微处理器作为数据采集核心，搭配高速模数转换器，实现对传感器输出信号的快速、精准采集。采集模块支持多通道数据采集，可同时处理多种气体参数和环境参数的数据，采样频率最高可达 1Hz，满足实时监测需求。

无线通信模块：集成 4G/5G、LoRa、NB - IoT 等多种无线通信模块，用户可根据现场环境和传输需求灵活选择。4G/5G 模块适用于数据量大、实时性要求高的场景，可实现数据的高速传输；LoRa 和 NB - IoT 模块则适用于远距离、低功耗的场景，能够降低设备能耗，延长续航时间。此外，模块具备断点续传功能，当网络中断时，数据可暂存于本地存储单元，待网络恢复后自动补传，避免数据丢失。

定位模块：集成 GPS / 北斗定位模块，实时获取分析仪的地理位置信息。该信息可与烟气监测数据一同上传，方便环保监管部门对不同区域的烟气排放情况进行定位和管理，同时也便于在设备出现故障时快速确定设备位置，提高运维效率。

（二）软件集成

嵌入式软件：在分析仪内部搭载嵌入式操作系统，如 Linux、RT - Thread 等，开发相应的嵌入式软件。该软件负责控制硬件模块的运行，实现数据采集、处理、存储和传输等功能。软件具备良好的稳定性和实时性，能够在恶劣的工业环境下长时间稳定运行，同时可根据用户需求进行功能扩展和升级。

云平台接入软件：开发云平台接入软件，实现分析仪与云端平台的无缝对接。软件支持标准的通信协议，如 MQTT、HTTP 等，能够将采集到的烟气数据按照约定的格式上传至云端平台。同时，软件具备数据加密功能，采用 SSL/TLS 加密协议对传输的数据进行加密处理，确保数据在传输过程中的安全性和隐私性，防止数据被窃取或篡改。

三、远程运维方案

（一）远程监控功能

实时状态监控：通过云端平台，用户可实时查看智能烟气分析仪的运行状态，包括设备的工作电压、电流、温度、通信状态等参数。当设备出现异常状态时，如电压过高、温度超标、通信中断等，云端平台会立即发出报警信息，以短信、邮件或平台弹窗的形式通知用户，使用户能够及时了解设备情况，采取相应的处理措施。

数据实时查看：用户可在云端平台上实时查看烟气分析数据，包括各种气体的浓度值、排放速率、累计排放量等。平台支持数据的多维度展示，如表格、曲线、柱状图等，用户可根据需求选择不同的展示方式，直观地了解烟气排放的变化趋势。同时，用户还可对历史数据进行查询和追溯，查询时间范围可精确到分钟，方便进行数据分析和报表生成。

（二）远程诊断功能

故障自动诊断：智能烟气分析仪内置故障诊断算法，能够对设备的硬件故障和软件故障进行自动检测和诊断。当设备出现故障时，分析仪会将故障信息上传至云端平台，平台根据故障代码和相关参数进行分析，确定故障类型和故障原因，并生成相应的故障诊断报告。故障诊断报告中详细说明故障现象、可能的原因、解决方案等信息，为用户提供精准的故障排查指导。

远程协助诊断：对于一些复杂的故障，用户可通过云端平台发起远程协助请求，邀请技术人员进行远程诊断。技术人员可通过平台远程访问分析仪的内部系统，查看设备的运行日志、参数配置等信息，与用户进行实时沟通，共同分析故障原因，制定解决方案。远程协助诊断功能无需技术人员到现场，大大缩短了故障诊断时间，降低了运维成本。

（三）远程控制功能

参数远程配置：用户可通过云端平台对智能烟气分析仪的工作参数进行远程配置，如采样频率、校准周期、报警阈值等。平台提供直观的参数配置界面，用户只需在界面上输入相应的参数值，点击确认即可完成配置。配置信息会实时下发至分析仪，分析仪根据新的配置参数进行工作，无需用户到现场进行操作，提高了参数配置的便捷性和效率。

远程校准与升级：当需要对分析仪进行校准时，用户可通过云端平台发起远程校准指令，分析仪接收到指令后自动进行零点和跨度校准，校准过程无需人工干预。校准完成后，分析仪会将校准结果上传至云端平台，用户可查看校准是否合格。此外，平台还支持分析仪软件的远程升级，当有新的软件版本发布时，用户可在平台上发起升级指令，分析仪自动下载升级包并完成升级，确保设备始终运行在最新的软件版本，具备最新的功能和性能。

四、数据可视化方案

（一）数据可视化设计原则

直观性：采用简洁、清晰的图表和界面设计，确保用户能够快速、准确地理解烟气数据所表达的信息。避免使用复杂的图表类型和过多的装饰元素，突出数据的核心内容，降低用户的理解难度。

准确性：数据可视化展示的数据必须准确无误，与原始采集数据保持一致。在数据处理和图表生成过程中，要严格遵守数据处理规范，避免因数据处理错误导致图表展示不准确，影响用户的决策判断。

交互性：提供丰富的交互功能，使用户能够根据自己的需求对数据进行筛选、排序、钻取等操作。例如，用户可通过筛选功能选择特定时间段、特定区域或特定设备的烟气数据进行查看；通过钻取功能从汇总数据深入到明细数据，获取更详细的信息。

实时性：数据可视化界面能够实时更新烟气数据，确保用户看到的数据是最新的。实时性对于及时发现烟气排放异常、采取应急措施具有重要意义，因此在设计过程中要优化数据传输和处理流程，减少数据延迟。

（二）数据可视化呈现形式

实时监测仪表盘：设计实时监测仪表盘，将关键的烟气监测数据以直观的形式展示在一个界面上。仪表盘包括各种气体浓度的实时数值显示、数值与国家标准的对比情况、设备运行状态指示灯等。例如，用不同颜色的指示灯表示气体浓度是否超标，绿色表示正常，黄色表示接近超标，红色表示超标，使用户能够一目了然地了解烟气排放是否符合要求。同时，仪表盘还可展示烟气排放速率和累计排放量的实时数据，帮助用户掌握烟气排放的整体情况。

历史数据趋势图：采用折线图、柱状图等形式展示烟气数据的历史变化趋势。用户可选择不同的时间范围，如一天、一周、一个月、一年等，查看各种气体浓度、排放速率等参数在该时间段内的变化情况。通过趋势图，用户可以分析烟气排放的变化规律，找出排放高峰和低谷时段，分析影响烟气排放的因素，为制定环保措施提供数据支持。例如，通过分析月度趋势图，发现某一月份二氧化硫浓度明显升高，可进一步调查该月份的生产情况，找出原因并采取相应的减排措施。

区域对比分析图：对于拥有多个监测点的企业或环保监管部门，可采用地图结合图表的形式展示不同区域的烟气排放情况。在地图上标注各个监测点的位置，并用不同颜色或大小的标记表示该监测点的烟气浓度水平。点击地图上的监测点，可弹出该监测点的详细数据图表，如柱状图对比不同气体的浓度，折线图展示该监测点的历史数据趋势等。通过区域对比分析图，用户可以直观地了解不同区域的烟气排放差异，找出排放严重的区域，重点进行监管和治理。

数据报表生成：根据用户需求，自动生成各种类型的数据报表，如日报表、周报表、月报表、年报表等。报表中包含烟气监测的各项数据指标、统计分析结果、超标情况汇总等内容。报表支持导出功能，用户可将报表导出为 Excel、PDF 等格式，方便进行存档和上报。数据报表为企业的环保管理和环保监管部门的执法检查提供了重要的依据，确保烟气排放监测工作的规范化和制度化。

五、方案优势与应用价值

（一）方案优势

提升监测效率与准确性：通过物联网技术的集成，实现了烟气数据的实时采集和传输，避免了传统人工采样和实验室分析的滞后性，大大提升了监测效率。同时，高精度传感器和自动校准功能的应用，保证了监测数据的准确性，为环保决策提供可靠的数据支撑。

降低运维成本：远程运维功能的实现，减少了现场运维的次数和成本。用户无需频繁到现场对设备进行检查、校准和维修，通过云端平台即可完成大部分运维工作，降低了人力、物力和时间成本。此外，故障自动诊断和远程协助诊断功能能够快速定位和解决故障，减少设备停机时间，提高设备的利用率。

提高数据利用率：数据可视化方案将复杂的烟气数据以直观、易懂的形式展示给用户，方便用户进行数据分析和决策。用户可通过对数据的深入分析，发现烟气排放的规律和问题，制定针对性的环保措施，提高环保管理水平。同时，数据报表的自动生成功能，简化了数据整理和上报流程，提高了数据的利用效率。

增强安全性与可靠性：在数据传输过程中采用加密技术，确保数据的安全性和隐私性。设备具备良好的抗干扰能力和稳定性，能够在恶劣的工业环境下长时间稳定运行，减少设备故障的发生概率，保证监测工作的连续性和可靠性。

（二）应用价值

企业层面：帮助企业实时掌握自身烟气排放情况，及时发现排放超标问题并采取整改措施，避免因环保违规而受到处罚。通过数据分析优化生产工艺，降低能耗和污染物排放，实现节能减排，提升企业的经济效益和社会形象。同时，远程运维功能降低了企业的环保监测运维成本，提高了环保管理效率。

环保监管部门层面：为环保监管部门提供了全面、准确、实时的烟气监测数据，实现了对企业烟气排放的动态监管。监管部门可通过数据可视化平台直观地了解区域内的烟气排放状况，及时发现和查处违法排污行为，有效改善环境质量。此外，历史数据的积累为环保政策的制定和调整提供了科学依据，有助于推动环保工作的科学化、精准化管理。

产品展示

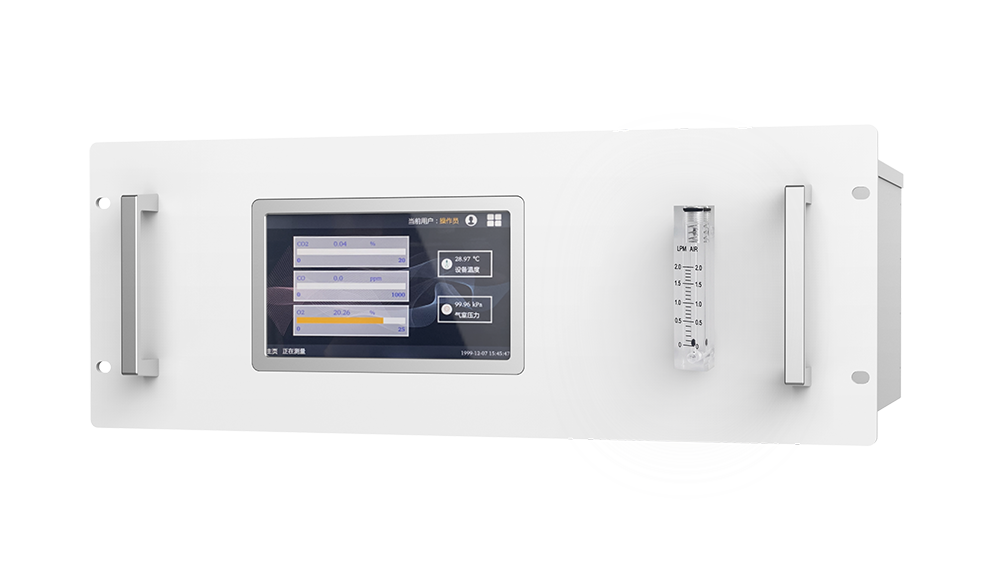

RT-300烟气分析仪是用于冷干法在线分析系统应用的一款针对国内外环保在线监测、工业在线分析工况自主研发的气体分析产品。该分析仪基于紫外差分吸收光谱技术(DOAS)及非色散红外吸收技术 NDIR)，能够测量 SO,、NO、NO,、O、CO、CO,气体浓度，可以根据客户的不同需求进行定制，具有测量精度高、可靠性强、运行成本低、响应时间快、量程跨度大、应用范围广等特点，各项指标达到或超过国内外同类产品。

产品特点：

1、具有自动校准功能，自动纠正零点偏差，校准周期可灵活调整。

2、具有高低量程自动切换功能，多种数据传输模式，支持通讯接口和模拟量传输。

3、紫外差分光学吸收光谱技术，有效解决了水、粉尘及其他因素对测量精度的影响。

4、氙灯光源，寿命达10年，全息光栅分光和阵列传感器，无运动部件，可靠性强。

5、模块化设计，维护方便，操作简单，可以根据客户对监测因子的不同需求进行定制。
