微通道连续流硝化反应系统的设计与反应动力学研究

      为解决传统硝化工艺强放热、副反应多、安全性差的瓶颈，本文开展微通道连续流硝化反应系统的结构设计与反应动力学研究。通过优化微通道几何参数、流体分配模块及控温系统，构建高效传质传热的反应体系；以甲苯硝化制备单硝基甲苯为模型反应，系统探究流速、反应物摩尔比、酸相配比等关键参数对反应性能的影响，建立反应动力学方程。结果表明，所设计的微通道系统传热系数可达釜式反应器的 10~100 倍，温度控制精度 ±0.5℃，在优工艺条件下硝酸利用率超 97%，单硝基甲苯收率最高达 99.21%。该研究为微通道连续流硝化技术的工业化应用提供了理论支撑与工程参考。

1 引言

      硝化反应作为精细化工中制备硝基化合物的核心工艺，广泛应用于医药中间体、农药、染料及含能材料等领域。传统釜式硝化工艺存在持液量大、传热效率低、局部热点突出等问题，易引发热失控风险，且副反应（如多硝化、氧化）显著影响产物选择性。

      微通道连续流技术凭借高比表面积、精准过程控制及本质安全特性，为强放热危险反应提供了新的解决方案。其微通道结构（0.5–2 mm）可缩短扩散路径，强化传质效率，同时大幅提升传热速率，有效抑制局部过热。

      当前微通道硝化系统仍面临结构设计针对性不足、动力学规律不明确等问题，限制了技术规模化应用。本文聚焦系统设计与动力学机制两大核心，优化反应器结构参数，揭示反应速率影响规律，为工艺放大与精准调控提供依据。

2 微通道连续流硝化反应系统设计

2.1 核心结构设计

      微通道反应器主体采用不锈钢材质，设计为并行排布的矩形微通道阵列，单通道尺寸为宽 0.8 mm× 高 0.5 mm× 长 500 mm，总比表面积达 6000 m²/m³。通道内设置交错式扰流单元，破坏流体边界层，提升混合均匀性。

      进料模块采用双路精密计量泵，流量调节范围 0.1–10 mL/min，配备在线过滤装置防止通道堵塞；流体分配器采用树状结构设计，确保各并行通道流量均匀性误差≤3%。

2.2 辅助系统集成

      控温系统采用夹套式冷却设计，通过恒温水浴循环实现温度精准控制，控温范围 20–80℃，响应时间≤5 s，可有效抵消硝化反应的绝热温升。

      压力控制系统配置背压阀，维持系统压力 5–10 bar，抑制硝酸等挥发性组分汽化，保障反应体系稳定性；末端设置气液分离模块与产物收集单元，实现酸相和有机相的快速分离。

2.3 系统性能优势

      所设计系统持液量较传统釜式减少 90% 以上，本质安全水平显著提升；通过强化传质传热，使反应停留时间缩短至秒级，大幅提升生产效率；配套在线监测接口，可接入 IR 温度传感器与在线色谱，实现工艺参数实时调控。

3 反应动力学实验研究

3.1 实验材料与方法

       实验以甲苯为底物，分别采用硝硫混酸、硝酸 - 乙酸酐、硝酸 - 三氟甲磺酸镧系金属盐三种硝化体系。反应产物经气相色谱分析，以硝酸利用率、单硝基甲苯（MNT）收率及二硝基甲苯（DNT）含量为评价指标。

       通过单因素实验探究流速（停留时间）、硝酸 - 甲苯摩尔比、硫酸 - 硝酸质量比（或硝化剂体系配比）等参数的影响规律，采用响应曲面法优化工艺条件，基于实验数据建立动力学模型。

3.2 关键参数影响规律

       停留时间：流速增大导致停留时间缩短，当停留时间小于 240 s 时，反应完成度显著下降，硝酸利用率从 95.46% 降至 62.95%；适宜停留时间需根据硝化体系调整，硝酸 - 乙酸酐体系优停留时间为 120 s。

       反应物配比：硝酸 - 甲苯摩尔比为 0.6 时，硝硫混酸体系硝酸利用率达 97.05%，继续增大摩尔比会导致甲苯过量程度减小，副产物 DNT 含量增加；硝酸 - 乙酸酐体系优摩尔比为 1.5，此时产物收率最高。

       酸相配比：硝硫混酸体系中，硫酸 - 硝酸质量比为 10 时综合性能优，过高配比会降低硝酰阳离子浓度，导致反应速率变慢，硝酸利用率降至 67.88%。

3.3 动力学模型建立

      基于亲电取代反应机理，假设硝化反应为二级不可逆反应，以甲苯和硝酰阳离子（NO₂⁺）为关键反应组分，建立动力学方程：

             r = k·c(Toluene)·c(NO₂⁺)

       其中反应速率常数 k 符合阿伦尼乌斯方程 k = A・exp (-Eₐ/RT)，通过实验数据拟合得到活化能 Eₐ为 58.6 kJ/mol，指前因子 A 为 3.2×10⁶ L・mol⁻¹・s⁻¹。该模型可准确预测不同工艺参数下的反应转化率与产物选择性，预测误差≤5%。

4 系统性能验证与对比

4.1 稳定性验证实验

      在优工艺条件（73% 硫酸、初温 35℃、硝酸 - 甲苯摩尔比 0.6、硫酸 - 硝酸质量比 10、停留时间 240 s）下进行重复实验，结果显示体系绝热温升、压降及产物组成稳定性良好，硝酸利用率均保持在 97% 以上，验证了系统的可靠性。

4.2 与传统工艺对比

      相较于传统釜式工艺，所设计的微通道系统反应时间从小时级缩短至秒级，时空产率提升近两个数量级；产物中酚类杂质含量及酸相中有机物残留显著降低，废水排放量减少 30%~50%，在安全性、效率及环保性方面均展现明显优势。

5 结论与展望

     本文成功设计了一套高效稳定的微通道连续流硝化反应系统，通过优化微通道结构与辅助模块，实现了传质传热过程的强化。动力学研究明确了关键工艺参数的影响规律，建立的二级反应动力学模型可有效指导工艺调控。实验验证表明，该系统在甲苯硝化反应中表现出高硝酸利用率、高产物选择性及优异的安全性能。

      未来研究可进一步优化微通道表面改性技术，提升抗腐蚀性能；结合人工智能与在线监测技术，开发智能化自适应调控系统；拓展绿色硝化体系的应用场景，推动微通道连续流硝化技术向低能耗、高选择性的工业化方向持续突破。

产品展示

      硝化反应是芳香族化合物（如苯、甲苯）在强酸条件下与硝酸发生的亲电取代反应，生成硝基化合物。硝化反应为强放热（ΔH < 0）：反应释放大量热量，易导致副反应（如多硝化、氧化），硫酸提供酸性环境并促进NO₂⁺生成，其过量比例影响反应速率和选择性。

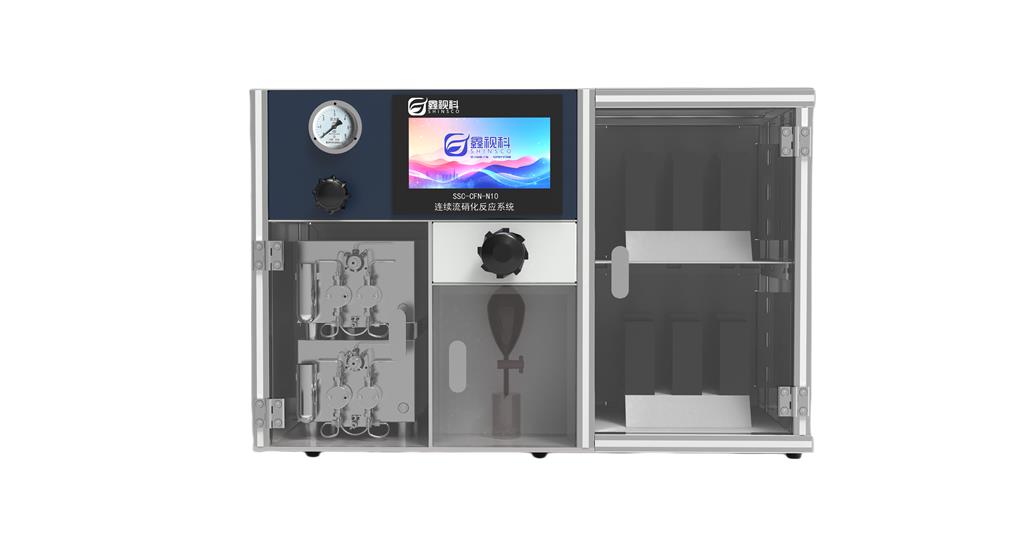

      SSC-CFN-N10连续流硝化系统基于微反应工程学，通过强化传质/传热、精准控制停留时间与温度，解决了传统硝化反应的安全性与效率瓶颈。其核心是通过连续化、微型化、自动化设计，将化学反应从“宏观间歇"转变为“微观连续"，为高危险、强放热反应提供了安全高效的解决方案。

    产品优势：

     1、高效传质：微通道（0.5–2 mm）内流体呈层流或湍流，通过高比表面积（单位体积表面积大）加速底物与混酸的混合。

     2、缩短扩散路径，使反应物分子接触更充分，提升反应速率。

     3、精准控温：微通道的高表面积/体积比使热量快速传递至外部冷却系统，消除局部热点，抑制副反应（如二硝化）。

     4、停留时间可控：通过调节流速（如0.1–10 mL/min），将停留时间控制精度在秒级，避免过度反应。

     5、连续化：反应物持续流动，体系处于稳态，产物组成均一。

     6、稳定性通过背压阀维持恒定压力（5–10 bar），抑制挥发性组分（如HNO₃）汽化，确保反应均一性
