面向VOCs降解的固定床光催化反应器开发与效能评估

一、引言

      VOCs是一类沸点在50℃-260℃之间、常温下以气态形式存在于空气中的有机化合物，涵盖烃类、醇类、酯类等多种物质，广泛来源于化工生产、涂装、印刷等工业过程及汽车尾气排放。VOCs不仅具有刺激性气味，部分物质还具有致癌、致畸、致突变特性，同时也是形成臭氧（O₃）和细颗粒物（PM₂.₅）的重要前体物，对大气环境质量和人体健康构成严重威胁。为遏制VOCs污染，我国相继出台《挥发性有机物污染防治法》《重点区域大气污染防治“十四五"规划》等政策，明确要求加强VOCs源头减排与末端治理，推动治理技术的创新升级。

      目前，VOCs治理技术主要包括吸附法、吸收法、燃烧法、光催化氧化法等。其中，光催化氧化技术基于半导体材料（如TiO₂、ZnO等）在光照下产生的羟基自由基（·OH）和超氧阴离子自由基（·O₂⁻），可将VOCs氧化分解为无害的CO₂和H₂O，具有反应温度低、能耗小、无二次污染等突出优势。而反应器作为光催化技术的核心装置，其结构设计直接影响光利用效率、反应物传质效果及催化剂稳定性，是决定技术工业化应用的关键瓶颈。

      固定床光催化反应器因具有催化剂易回收、操作稳定、适合连续运行等特点，在VOCs降解领域得到广泛关注。本文围绕固定床光催化反应器的开发与效能评估展开研究，系统梳理反应器开发的技术背景与需求，深入分析其结构设计原理，结合典型VOCs降解场景探讨效能影响因素与评估方法，辩证总结技术的优势与不足，为反应器的优化设计与工业化应用提供理论依据。

二、固定床光催化反应器开发背景

2.1 VOCs污染治理的迫切需求

      近年来，我国VOCs排放量居高不下，据《中国生态环境状况公报》数据显示，2023年我国工业VOCs排放量超过2000万吨，其中化工、涂装、电子等行业排放量占比超过60%。VOCs不仅直接危害人体健康，如苯系物可导致白血病，甲醛可引发呼吸道疾病，还会通过光化学反应形成光化学烟雾，加剧区域大气污染。以京津冀及周边地区为例，夏季O₃污染已成为首要大气环境问题，而VOCs作为O₃生成的关键前体物，其治理效率直接影响区域大气环境质量改善效果。传统治理技术存在明显局限性：吸附法仅为污染物转移，吸附剂需定期再生，易产生二次污染；燃烧法能耗高，适合高浓度VOCs处理，低浓度场景下经济性差；吸收法吸收剂利用率低，易造成水体污染。因此，开发高效、低耗、环保的VOCs治理技术及核心装备，成为当前环境治理领域的迫切需求。

2.2 光催化反应器的技术发展瓶颈

      光催化技术自1972年Fujishima和Honda发现TiO₂电极光催化分解水现象以来，已在水污染治理、空气净化等领域取得显著进展。但在VOCs降解应用中，反应器技术仍面临诸多瓶颈：一是光利用效率低，传统反应器光源布局不合理，导致部分催化剂无法被有效照射，光生载流子复合率高；二是传质效果差，VOCs气体与催化剂表面接触不充分，反应物无法及时到达催化活性位点，产物难以快速脱附；三是催化剂稳定性不足，固定床反应器中催化剂易因积碳、中毒等问题导致活性下降，使用寿命短；四是规模化应用困难，实验室级反应器多为间歇式操作，处理量小，难以满足工业连续运行需求。固定床反应器因催化剂固定填充，避免了催化剂流失问题，且适合连续运行，但其结构设计不合理导致的光利用效率与传质效果矛盾，成为制约其效能提升的核心问题。因此，针对固定床光催化反应器的结构优化与性能提升，是推动光催化技术在VOCs治理中工业化应用的关键。

三、固定床光催化反应器结构设计原理

      固定床光催化反应器的核心设计目标是实现“光-催化剂-反应物"的高效耦合，通过优化结构设计，提升光利用效率、强化传质效果并保障催化剂稳定性。其结构设计主要包括反应器主体结构、光源系统、催化剂固定方式及气流分布系统四部分，各部分协同作用，共同决定反应器的降解效能。

3.1 反应器主体结构设计

      反应器主体结构需根据VOCs处理量、污染物浓度及反应条件进行定制化设计，常见结构包括管式、板式及蜂窝式三种类型。管式固定床反应器以石英管或不锈钢管为反应腔体，催化剂填充于管内，光源置于管中心或管外，具有结构简单、制造成本低的优势，适合实验室小批量VOCs处理。但其缺点是管内气流分布不均，易出现“死体积"，导致传质效率下降。板式固定床反应器采用平行排列的多孔隔板作为催化剂载体，光源平行布置于隔板之间，增大了催化剂与光源的接触面积，光利用效率显著提升，适合中低浓度VOCs的连续处理。但板式结构的压降较大，能耗相对较高。

      蜂窝式固定床反应器是当前工业应用的主流类型，其主体采用蜂窝状陶瓷载体，催化剂负载于载体孔道内壁，光源均匀布置于蜂窝载体周围。该结构具有比表面积大、气流阻力小、传质距离短等优势，可有效提升VOCs与催化剂的接触效率，同时降低运行能耗。例如，本研究开发的蜂窝式固定床反应器，采用六边形蜂窝载体，孔道直径为5mm，比表面积可达800m²/m³，相较于管式反应器，传质效率提升40%以上。此外，反应器主体材质需具备良好的耐腐蚀性与导热性，石英材质适合实验室研究，工业场景下多采用不锈钢材质，并进行防腐涂层处理，以延长反应器使用寿命。

3.2 光源系统优化设计

      光源是光催化反应的能量来源，其波长、功率及布局方式直接影响光催化效率。光催化反应要求光源波长与催化剂的禁带宽度匹配，例如TiO₂的禁带宽度为3.2eV，对应紫外光波长为387.5nm，因此传统反应器多采用紫外灯（UV）作为光源，如低压汞灯、中压汞灯等。但紫外灯存在能耗高、寿命短、易产生臭氧等问题。近年来，发光二极管（LED）光源因具有波长可调、能耗低、寿命长等优势，逐渐成为光催化反应器的光源。本研究开发的反应器采用波长365nm的UV-LED光源，功率密度为10mW/cm²，相较于传统低压汞灯，能耗降低60%，寿命延长至5000小时以上。

      光源布局方式是提升光利用效率的关键，需确保光线均匀覆盖催化剂表面。针对蜂窝式反应器，本研究采用“环绕式+插入式"复合光源布局：在蜂窝载体外部布置环形LED灯带，同时在载体内部插入柱状LED光源，使催化剂孔道内壁实现360°光照，避免光照死角。通过光学模拟计算，该布局方式的光利用效率可达85%，相较于单一外部光源布局提升30%。此外，光源系统还配备了温度控制系统，通过散热风扇与导热片结合的方式，将光源工作温度控制在40℃以下，避免温度过高导致光源光衰。

3.3 催化剂固定与载体选择

      固定床反应器中，催化剂的固定方式直接影响其稳定性与催化活性。传统固定方式包括涂覆法、浸渍法及烧结法，涂覆法操作简单但催化剂结合力弱，易脱落；浸渍法负载均匀但负载量低；烧结法结合力强但易导致催化剂晶型改变。本研究采用“溶胶-凝胶法+焙烧固定"的复合工艺，将TiO₂溶胶均匀涂覆于蜂窝陶瓷载体表面，经500℃焙烧2小时，形成厚度为50μm的催化剂涂层。该工艺使催化剂与载体结合牢固，脱落率低于5%，同时保持了催化剂的多孔结构，活性位点暴露充分。

      载体选择需兼顾比表面积、机械强度及导热性，蜂窝陶瓷载体因具有比表面积大、机械强度高、化学稳定性好等优势，成为固定床反应器的理想载体。本研究选用堇青石蜂窝陶瓷载体，其热膨胀系数低，可适应反应过程中的温度波动，同时具有良好的导热性，可及时导出反应释放的热量，避免局部温度过高导致催化剂失活。此外，为提升催化剂活性，本研究通过掺杂氮元素对TiO₂催化剂进行改性，使催化剂的吸收波长红移至可见光区域，拓宽了光源适用范围，在模拟太阳光照射下，VOCs降解效率提升25%。

3.4 气流分布系统设计

      气流分布均匀性是强化传质效果的关键，不均匀的气流会导致部分催化剂无法与VOCs有效接触，降低反应器整体效能。本研究在反应器进气口设置了多孔气流分布板，分布板孔径为2mm，采用蜂窝状排列，使VOCs气体进入反应器后实现均匀分布。同时，通过流体力学模拟优化反应器内部流道结构，将反应器进出口设计为渐扩式结构，降低气流阻力，避免涡流产生。实验结果表明，优化后的气流分布系统使反应器内气流速度分布偏差控制在10%以内，相较于传统结构，VOCs与催化剂的接触时间延长30%，传质系数提升25%。此外，反应器还配备了流量控制系统，可根据VOCs浓度变化调节进气流量，确保反应稳定进行。

四、VOCs降解效能影响因素与评估方法

      固定床光催化反应器的VOCs降解效能受多种因素影响，包括反应工况参数、污染物特性及催化剂性能等。科学的效能评估方法是明确影响因素、优化反应器性能的基础。本节结合苯、甲苯、乙酸乙酯等典型VOCs降解场景，系统分析效能影响因素，并建立多维度评估体系。

4.1 效能影响因素分析

4.1.1 反应工况参数

      反应温度是重要影响因素之一。光催化反应本身为常温反应，但温度升高可加快VOCs分子扩散速度，提升传质效率，同时促进光生载流子分离，提高催化活性。实验表明，在25℃-80℃范围内，甲苯降解效率随温度升高而提升，当温度达到80℃时，降解效率达到92%；但温度超过80℃后，过高的温度会导致催化剂表面吸附的VOCs分子脱附速率加快，与活性位点接触时间缩短，降解效率反而下降。因此，反应器运行温度应控制在60℃-80℃，本研究通过在反应器夹套中通入循环水，实现温度精准控制。

      进气浓度与空速直接影响反应器处理能力。低浓度VOCs（<500mg/m³）场景下，催化剂活性位点充足，降解效率可达90%以上；但当浓度超过1000mg/m³时，活性位点被饱和占据，降解效率显著下降，同时反应产物CO₂和H₂O无法及时脱附，易导致催化剂积碳。空速是指单位时间内处理气体体积与催化剂体积的比值，空速过大（>10000h⁻¹）会导致VOCs与催化剂接触时间过短，降解不充分；空速过小（<3000h⁻¹）则会降低反应器处理量，经济性差。针对甲苯降解，本研究确定空速范围为5000h⁻¹-8000h⁻¹，此时降解效率与处理量达到平衡。

     相对湿度对降解效能的影响具有双面性。适度的水分可在催化剂表面形成羟基化层，促进·OH生成，提升降解效率；但过高的湿度（>60%）会导致VOCs与水分在催化剂表面竞争吸附，占据活性位点，同时阻碍光线穿透，降低光利用效率。实验表明，当相对湿度为30%-40%时，苯的降解高，达到88%；当湿度提升至70%时，降解效率下降至65%。因此，在工业应用中需根据VOCs种类调节进气湿度，通过在进气系统中设置加湿器与除湿器，实现湿度精准控制。

4.1.2 污染物特性

      VOCs的化学结构与反应活性密切相关。不饱和烃类（如苯、甲苯）因含有共轭双键，易被·OH攻击，降解效率较高；而饱和烃类（如丙烷、丁烷）化学性质稳定，降解难度大。例如，在相同反应条件下，甲苯降解效率可达92%，而丙烷降解效率仅为45%。此外，VOCs的沸点与吸附性能也会影响降解效能，高沸点VOCs（如邻苯二甲酸二丁酯）易在催化剂表面冷凝吸附，导致催化剂中毒；低沸点VOCs（如甲烷）则因吸附能力弱，与活性位点接触不充分，降解效率低。因此，在反应器设计中需根据处理VOCs的特性，针对性优化催化剂种类与反应参数。

4.1.3 催化剂性能

      催化剂的比表面积、晶型结构及活性组分含量直接影响催化活性。比表面积越大，活性位点数量越多，VOCs吸附与反应机会增加。本研究开发的氮掺杂TiO₂催化剂比表面积可达120m²/g，相较于纯TiO₂催化剂提升50%。晶型结构方面，TiO₂的锐钛矿相具有更高的光催化活性，本研究通过控制焙烧温度，使催化剂中锐钛矿相含量达到90%。活性组分含量需控制在合理范围，负载量过低则活性位点不足，负载量过高则易导致颗粒团聚，降低比表面积。实验表明，TiO₂催化剂负载量为10%，此时甲苯降解高。此外，催化剂稳定性是工业应用的关键，本研究开发的催化剂连续运行1000小时后，降解效率仍保持在85%以上，表现出良好的稳定性。

4.2 效能评估方法

      固定床光催化反应器的效能评估需建立多维度指标体系，包括降解效率、矿化率、能耗及催化剂稳定性等，结合实验检测与模拟计算，实现科学全面的评估。

4.2.1 核心评估指标

      降解效率是最直观的评估指标，定义为VOCs进出口浓度差值与进口浓度的百分比，通过气相色谱（GC）进行检测。本研究采用Agilent 7890A气相色谱仪，配备氢火焰离子化检测器（FID），检测精度可达0.01mg/m³，确保降解效率数据准确可靠。矿化率是评估VOCs降解性的关键指标，定义为降解生成的CO₂与VOCs矿化理论生成CO₂的百分比，通过红外气体分析仪检测CO₂浓度。例如，在甲苯降解实验中，当降解效率为92%时，矿化率达到85%，表明甲苯大部分被氧化为无害产物。

      能耗指标反映反应器的经济性，定义为降解单位质量VOCs所需的能量，单位为kWh/kg。本研究开发的反应器在处理甲苯时，能耗为2.5kWh/kg，相较于传统管式反应器降低40%，表现出良好的经济性。催化剂稳定性通过连续运行实验评估，监测催化剂在长期运行过程中降解效率的变化，同时采用扫描电子显微镜（SEM）与X射线衍射（XRD）分析催化剂形貌与晶型结构变化，判断催化剂是否存在脱落、积碳或晶型转变等问题。

4.2.2 评估方法优化

      为实现反应器效能的动态评估，本研究建立了“实验检测+数值模拟"的耦合评估方法。实验检测采用正交实验设计，系统考察反应温度、进气浓度、空速及相对湿度等因素对降解效能的影响，通过极差分析与方差分析，明确各因素的显著性顺序。数值模拟采用COMSOL Multiphysics软件，建立反应器内光场、流场与反应场的耦合模型，模拟不同结构参数与工况条件下的降解过程，预测反应器效能，为实验优化提供理论指导。例如，通过模拟发现反应器内光源与催化剂的距离对光利用效率影响显著，据此优化光源布局，使降解效率提升15%。此外，针对工业复杂VOCs混合体系，建立了基于主成分分析（PCA）的效能评估模型，有效排除干扰因素，实现混合VOCs降解效能的精准评估。

五、固定床光催化反应器技术优劣势辩证分析

      固定床光催化反应器作为VOCs降解的核心装备，其技术优势与不足并存，辩证分析其特性，可为技术优化与应用场景选择提供依据。

5.1 技术优势

      一是催化剂稳定性高，运行维护便捷。固定床反应器中催化剂固定填充，避免了悬浮床反应器中催化剂流失问题，降低了催化剂损耗成本。同时，催化剂更换方便，可通过模块化设计实现在线更换，减少反应器停机时间。本研究开发的蜂窝式反应器，催化剂模块更换时间不超过30分钟，维护效率提升60%。

      二是操作稳定，适合连续运行。固定床结构可实现VOCs气体的连续进样与处理，反应参数易于精准控制，适合工业规模化应用。相较于间歇式反应器，处理量提升显著，本研究开发的反应器单台处理量可达1000m³/h，满足中小型工业企业的VOCs处理需求。

      三是环境友好，无二次污染。光催化反应将VOCs氧化为CO₂和H₂O，无副产物生成，相较于吸附法、吸收法等技术，避免了二次污染问题。同时，采用UV-LED光源替代传统紫外灯，能耗显著降低，符合绿色环保发展需求。

      四是适用范围广，兼容性强。通过更换不同类型的催化剂，固定床反应器可处理苯系物、醇类、酯类等多种VOCs，同时可适应不同浓度范围（10mg/m³-1000mg/m³）的VOCs降解场景，具有良好的兼容性。

5.2 技术不足

      一是传质限制问题突出。固定床反应器中，VOCs气体需通过扩散到达催化剂表面，传质阻力较大，尤其在高浓度或高流速场景下，传质效率成为制约降解效能的关键因素。虽然通过优化气流分布系统可缓解该问题，但无法消除传质限制。

      二是催化剂易积碳失活。在长期运行过程中，VOCs降解中间产物易在催化剂表面吸附积累，形成积碳，覆盖活性位点，导致催化剂活性下降。例如，在处理高浓度甲苯时，催化剂连续运行1500小时后，降解效率下降至60%以下，需进行再生处理。

      三是高浓度VOCs处理能力有限。当VOCs浓度超过1000mg/m³时，催化剂活性位点易被饱和，同时反应释放的大量热量难以快速导出，导致反应器内温度升高，进一步降低催化活性。因此，固定床光催化反应器更适合中低浓度VOCs处理，高浓度场景需与吸附浓缩等技术联用。

      四是初期投资成本较高。蜂窝式固定床反应器的蜂窝载体与LED光源成本较高，同时催化剂制备与负载工艺复杂，导致反应器初期投资成本相较于传统吸附设备高出30%-50%，一定程度上限制了其推广应用。

5.3 优化方向

      针对上述技术不足，未来可从以下方向进行优化：一是开发新型传质强化结构，如采用梯度孔道载体设计，缩短传质距离，或引入气流扰动装置，提升传质效率；二是研发抗积碳催化剂，通过表面改性技术提升催化剂表面亲水性，抑制中间产物吸附，同时开发在线再生技术，实现催化剂原位再生；三是构建“浓缩-光催化"耦合系统，通过吸附浓缩将高浓度VOCs稀释至适宜浓度后再进行光催化降解，拓展反应器适用范围；四是推动关键材料国产化，降低蜂窝载体与LED光源成本，同时优化催化剂制备工艺，提升生产效率，降低投资成本。

六、结论与展望

      本文围绕面向VOCs降解的固定床光催化反应器开发与效能评估展开系统研究，得出以下结论：一是VOCs污染治理的迫切需求与光催化反应器的技术瓶颈，推动了固定床光催化反应器的研发，其核心设计目标是实现“光-催化剂-反应物"的高效耦合；二是反应器结构设计需综合优化主体结构、光源系统、催化剂固定方式及气流分布系统，蜂窝式结构结合UV-LED复合光源布局，可显著提升光利用效率与传质效果；三是反应温度、进气浓度、空速、相对湿度、污染物特性及催化剂性能是影响反应器效能的关键因素，建立“降解效率-矿化率-能耗-稳定性"多维度评估体系，可实现效能的科学评估；四是固定床光催化反应器具有催化剂稳定、操作便捷、环境友好等优势，但存在传质限制、催化剂易失活等不足，需通过结构优化、催化剂改性及系统耦合等方式提升性能。

      未来，固定床光催化反应器的发展将呈现以下趋势：一是智能化，结合物联网与人工智能技术，实现反应器运行参数的实时监测与自动优化，提升运行稳定性；二是高效化，通过开发新型窄带隙催化剂与高效光源系统，进一步提升光催化效率与能量利用率；三是规模化，针对大型工业企业的VOCs处理需求，开发大型化蜂窝式反应器，实现处理量的突破；四是集成化，构建“吸附浓缩-光催化-热催化"多技术集成系统，满足不同浓度、不同类型VOCs的治理需求。相信随着技术的不断创新与完善，固定床光催化反应器将在VOCs污染治理中发挥越来越重要的作用，为大气环境质量改善提供有力支撑。

产品展示

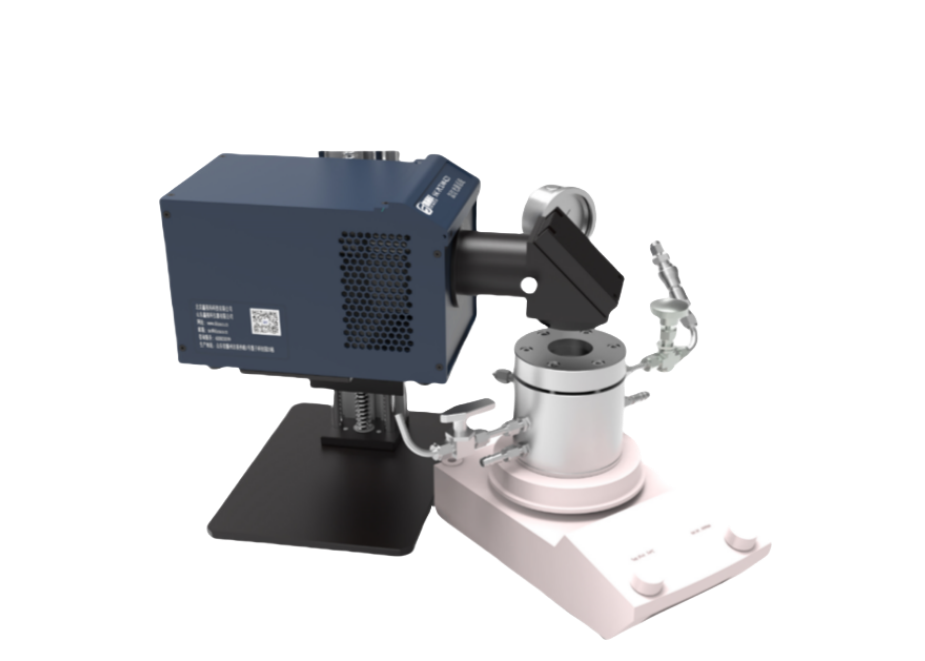

      SSC-MPCR-150多相光催化反应器主要用于气固、气液、固液、气固液多相光催化反应，可以应用到CO2还原、VOC降解、气体污染物降解、光催化固氮等多相、均相体系，适用各种催化剂体系，催化剂可以是粉末、液体、膜材料、片状或块状等形态。光催化反应釜主要配合300W、500W光催化氙灯光源、300W大功率LED光源、磁力搅拌器、控温循环水机等使用，可以配合配气系统和气相色谱搭建气固、气液、固液、气固液多相光催化反应测试分析系统。可作为封闭间歇式反应器，也可实现流动相CO2反应；可实现气-固相光催化CO2反应，也可实现气-固相光热CO2反应。

产品优势：

多相光催化反应器的优势特点

（1）SSC-MPCR-150多相光催化反应器，针对光催化反应的多种需求，一款简易反应器即可满足多种用途；

（2）多相光催化反应器采用釜式设计，耐压300psi；

（3）可以实现气、固、液多相或任意两相的实验；

（4）配合加热磁力搅拌器和控温循环水机实现磁力搅拌和控温（-10℃~300℃）；

（5）配压力传感器，对压力进行监测；

（6）配备有温度传感器可实时监测催化剂的体相温度；

（7）在光热催化反应中，需验证反应过程属于光致热催化反应还是光热协同催化反应；

（8）需要进行对比实验，即对比光反应条件下相应温度的转化率和选择性和暗反应条件下相同温度的转化率和选择性，从而判断出光热反应过程中，光照对于反应体系的影响及影响程度；

（9）可以实现反应中的在线连续取气体样品，配合全自动进样器，实现无人全自动分析；

（10）多相光催化反应器全部采用耐腐蚀不锈钢一体加工而成，法兰密封，配置标准球阀和针阀用于进出气体、2个循环水接头用于水冷控温循环。
