微型全自动催化剂评价系统的多通道并行测试技术

     在催化反应工程领域，催化剂的性能评价是催化材料研发、工艺优化及工业应用的核心环节。传统单通道催化剂评价系统存在测试效率低、样品消耗量多、实验变量控制一致性差等痛点，难以满足现代催化研发中高通量筛选、精准性能表征的需求。微型全自动催化剂评价系统的多通道并行测试技术，通过集成微型化反应单元、高精度流体控制、智能温控与在线检测模块，实现了多组催化剂样品在相同或差异化反应条件下的同步测试，为催化材料研发提供了高效、精准、低耗的解决方案，已广泛应用于能源催化、环境催化、精细化工等多个领域。

一、技术核心内涵与架构设计

      微型全自动催化剂评价系统的多通道并行测试技术，核心是在微型化反应体系基础上，通过多通道并行架构设计，实现反应条件的精准同步控制与多样品的同步检测。其整体架构主要包含四大核心模块，各模块协同工作保障并行测试的高效与精准。

（一）多通道流体输送与分配模块

      该模块是实现并行测试的基础，核心功能是将反应原料（气体、液体）精准、稳定地分配至各个反应通道。采用高精度质量流量控制器（MFC）与微量计量泵，分别实现气体与液体原料的流量控制，流量控制精度可达±0.1%F.S.。为保障多通道原料分配的一致性，系统集成了统一的原料预处理单元，对原料进行脱水、脱杂、预热处理，同时通过对称式流道设计与压力平衡控制，确保各通道原料的压力、流量偏差控制在±1%以内，避免因原料供给差异导致的测试误差。

（二）微型化多通道反应单元

      反应单元是多通道并行测试的核心载体，采用微型化设计，单个反应通道的催化剂装填量仅为传统单通道系统的1/10-1/5，大幅降低了样品消耗量，尤其适用于稀缺催化材料的评价。反应单元通常采用阵列式结构，集成4-32个独立反应通道，各通道配备独立的微型加热模块与温度检测元件。加热模块采用薄膜加热或微型加热棒设计，升温速率可达50℃/min，温度控制范围覆盖室温至1000℃，控温精度±0.5℃。通过分布式温控系统，各通道可实现独立温控，既能满足多组样品在相同反应温度下的平行测试，也能实现不同温度条件下的变量筛选测试。此外，反应单元采用耐腐蚀、耐高温的石英或合金材质，可适配气固、液固、气液固等多种反应体系。

（三）多通道在线检测与数据采集模块

      为实现多通道反应产物的同步检测与数据精准采集，系统集成了多通道在线检测模块，常见检测技术包括气相色谱（GC）、液相色谱（HPLC）、质谱（MS）、红外光谱（IR）等，可根据反应体系特性选择适配的检测手段。针对多通道并行检测需求，采用两种核心检测架构：一是多通道共享检测主机，通过高精度自动切换阀实现各通道产物的依次采样检测，切换时间小于0.5s，确保检测数据的时效性；二是多通道独立检测单元，适用于高频率、高精度检测需求，各通道配备专属检测组件，实现产物的同步实时检测。数据采集模块通过工业控制计算机（IPC）与数据采集卡，实时采集各通道的温度、压力、流量、产物组分等数据，采样频率可达10Hz，同时自动完成数据的整理、存储与分析，生成测试报告。

（四）智能控制系统

      智能控制系统是实现系统全自动运行与多通道协同控制的核心，基于PLC（可编程逻辑控制器）与上位机软件构建。通过上位机软件，用户可实现测试参数的批量设置（如各通道的温度、压力、流量、反应时间等）、测试过程的实时监控、异常情况的报警与自动处理（如超温、超压自动断电断料）。系统具备参数记忆与调用功能，可存储多组测试方案，方便后续实验重复开展。此外，控制系统集成了PID（比例-积分-微分）调节算法，通过实时反馈各通道的运行参数，动态调整控制指令，保障多通道反应条件的稳定性与一致性。

二、技术核心优势

（一）大幅提升测试效率，缩短研发周期

      多通道并行测试技术可同时对多组催化剂样品进行评价，相较于传统单通道系统，测试效率提升4-32倍。例如，在催化剂活性筛选实验中，采用16通道并行系统，可在相同时间内完成16组不同配方催化剂的活性测试，大幅缩短了催化材料的筛选周期，助力研发项目快速推进。

（二）降低样品与试剂消耗，节约研发成本

      系统采用微型化反应通道设计，单个通道的催化剂装填量仅为毫克级，相较于传统克级装填量，样品消耗量降低90%以上。同时，原料试剂的消耗量也随之大幅减少，尤其适用于贵金属催化剂、稀有元素掺杂催化剂等稀缺、高价催化材料的研发，显著降低了研发成本。

（三）保障测试条件一致性，提升数据可靠性

      通过对称式流道设计、分布式精准温控与统一的原料预处理单元，多通道并行测试系统可确保各通道的反应条件（温度、压力、原料浓度、流量）高度一致，避免了传统单通道分批测试中因环境变化、设备状态波动导致的实验误差。平行样品的测试数据偏差可控制在±3%以内，显著提升了实验数据的可靠性与可比性。

（四）实现全自动与柔性化测试，降低操作难度

      系统具备全自动化运行能力，从原料输送、反应条件控制、产物检测到数据采集与分析，全程无需人工干预，大幅降低了操作人员的劳动强度与人为误差。同时，系统支持多通道独立参数设置，可实现不同反应条件下的变量筛选测试，具备良好的柔性化测试能力，可适配多种催化反应体系与测试需求。

三、关键技术挑战与解决策略

（一）多通道反应条件一致性控制

      挑战：多通道并行测试中，各通道的流道阻力、加热效率差异易导致反应条件不一致，影响测试数据的可靠性。解决策略：采用CFD（计算流体力学）仿真优化流道设计，确保各通道流道阻力均衡；选用高精度加热元件与温度传感器，采用分布式PID温控算法，实时调节各通道加热功率；设置统一的压力平衡阀与流量校准单元，定期对各通道流量、压力进行校准，保障多通道参数一致性。

（二）微型化反应单元的传质传热强化

      挑战：微型化反应通道的比表面积大，传质传热阻力易发生变化，可能导致反应效率下降或局部过热等问题。解决策略：在反应通道内部设计微结构增强单元（如微肋、微通道阵列），强化传质传热过程；优化反应通道的长径比与装填方式，确保催化剂与原料充分接触；采用预热/预冷一体化设计，使原料进入反应通道前达到设定温度，减少温度波动对反应的影响。

（三）多通道产物检测的精准性与时效性平衡

      挑战：多通道产物同步检测时，检测设备的响应速度与检测精度易出现矛盾，尤其是共享检测主机的架构中，切换延迟可能导致产物组分变化。解决策略：选用高响应速度的检测设备，优化自动切换阀的切换逻辑，缩短通道切换时间；采用样品在线缓存与快速采样技术，确保产物样品的代表性；对检测数据进行时间校正，消除切换延迟导致的误差；针对高精度需求场景，采用多通道独立检测单元架构。

（四）系统集成与稳定性保障

      挑战：多通道并行系统集成了多个模块，各模块间的信号干扰、管路泄漏等问题易影响系统稳定性。解决策略：采用电磁屏蔽设计，减少各模块间的信号干扰；选用高品质密封元件与管路，优化管路连接方式，定期进行泄漏检测；在控制系统中设置多重保护机制（如超温、超压、断料报警与自动停机），保障系统安全稳定运行。

四、应用场景与发展趋势

（一）主要应用场景

      该技术广泛应用于催化材料研发的全流程，包括催化剂活性筛选、选择性优化、稳定性评价、失活机理研究等。在能源领域，可用于燃料电池催化剂、氢能制备催化剂、CO₂转化催化剂的高通量评价；在环境领域，适用于脱硝催化剂、VOCs降解催化剂的性能测试；在精细化工领域，可用于有机合成催化剂的筛选与工艺优化。此外，该技术还可应用于高校、科研院所的催化基础研究，以及企业的催化产品质量控制与工艺改进。

（二）未来发展趋势

      1. 更高通道密度与集成度：未来将进一步提升反应通道数量（如64通道、128通道），采用微机电系统（MEMS）技术实现反应单元的微型化与集成化，大幅提升高通量筛选能力。2. 多维度检测技术融合：集成多种检测手段（如GC-MS、IR-MS联用），实现反应产物的全组分、多维度分析，深入揭示催化反应机理。3. 智能化与数字化升级：结合人工智能（AI）与机器学习技术，实现测试参数的智能优化、反应过程的预测与诊断，以及实验数据的深度挖掘，推动催化研发的数字化转型。4. 条件适配能力提升：开发适用于高温、高压、强腐蚀等反应条件的多通道并行测试系统，拓展技术的应用范围，满足特种催化材料的研发需求。

五、结语

      微型全自动催化剂评价系统的多通道并行测试技术，通过架构创新与精准控制，解决了传统催化剂评价效率低、成本高、数据可靠性差等问题，为催化材料研发提供了高效、精准的技术支撑。随着技术的不断升级，其在通道密度、检测精度、智能化水平等方面将持续提升，进一步推动催化科学与工程领域的发展。未来，该技术将与数字化、智能化技术深度融合，为新能源、环境保护、精细化工等关键领域的催化技术创新提供更强大的助力。

产品展示

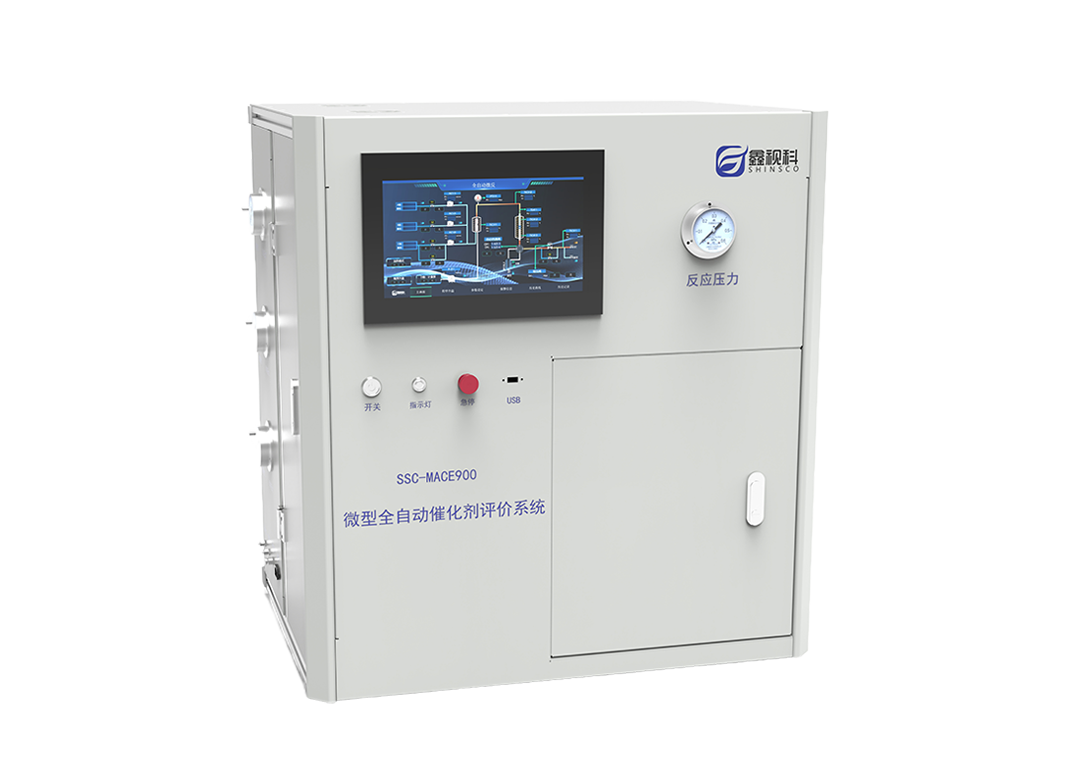

        SSC-MACE900微型全自动催化剂评价系统（Micro-automated Catalyst Evaluation System，Automated Fixed-Bed System），实现了固定床反应的全自动化操作，连续流反应。

产品优势：

（1）自动压力控制；

（2）自动流量控制；

（3）气液混合汽化；

（4）反应炉恒温区100mm；

（5）全组分和气液分离组分检测自动切换；

（6）快速自动建压；

（7）多层报警安全联动，本质安全化设计；
