光热催化与高温流化床耦合系统的设计与性能评价

一、引言

      光热催化技术作为一种新型高效的催化转化手段，通过将光能与热能协同作用，可显著提升催化反应的活性、选择性及稳定性，在能源转化、污染物降解等领域具有广阔应用前景。高温流化床则凭借其良好的传热传质特性、物料混合均匀性及连续化操作优势，成为工业规模化反应的优选反应器类型。将光热催化与高温流化床进行耦合，能够充分发挥两者协同效应——既利用流化床的高效传热能力为光热催化提供稳定的高温反应环境，又借助光热催化的精准调控能力优化反应路径，从而突破单一技术的局限性。

      本文聚焦光热催化与高温流化床耦合系统的设计要点，构建科学合理的性能评价体系，旨在为该耦合技术的工业化应用提供理论指导与技术支撑。

二、耦合系统的设计依据与核心目标

2.1 设计依据

      耦合系统的设计需以具体光热催化反应特性为核心依据，重点考虑以下因素：一是反应的热力学要求，包括适宜反应温度范围、压力条件及热效应类型（吸热/放热），确保高温流化床能匹配反应的热需求；二是光热催化的光学特性，需保障催化剂颗粒能充分接收光能，避免流化床内物料流动对光传输的遮挡；三是物料的物性参数，如颗粒粒径、密度、粘度等，影响流化床的流化状态及传热传质效率；四是工业化应用需求，设计需兼顾系统的连续性、稳定性及经济性。

2.2 核心设计目标

      耦合系统的核心设计目标包括：①实现光能与热能的高效协同利用，提升光热催化反应速率；②保证流化床内物料流化均匀，避免出现沟流、返混等不良流化现象，确保催化剂与反应物充分接触；③构建稳定的高温反应环境，温度波动控制在允许范围内；④优化系统结构，降低能量损耗，提升整体运行经济性；⑤保障系统操作安全，适应高温、高压等苛刻反应条件。

三、耦合系统的核心结构设计

      光热催化与高温流化床耦合系统主要由光热供应单元、高温流化床反应器单元、物料输送单元、温度/压力调控单元及尾气处理单元组成，各单元的结构设计需实现协同匹配。

3.1 光热供应单元设计

      光热供应单元是耦合系统的核心之一，需同时满足光能传输与热能供应的需求。光能供应采用高功率激光光源或LED阵列，根据催化反应对波长的需求选择适配的光源波长，为提升光能利用率，在光源出口设置聚光透镜组，将光能聚焦于流化床反应器的反应区域。热能供应采用电加热或高温烟气加热方式，电加热通过缠绕在反应器外壁的加热套实现，加热套采用耐高温绝缘材料，确保加热均匀性；高温烟气加热则通过外接烟气循环系统，利用高温烟气与反应器壁的热交换提供热能。为实现光热协同调控，在光热供应单元设置智能控制系统，根据反应进程实时调节光源功率及加热温度。

3.2 高温流化床反应器单元设计

      反应器本体采用耐高温合金材料（如Inconel合金）制成，以承受高温、高压及腐蚀性反应环境。反应器结构设计为圆柱形，底部设置布风板，布风板采用多孔板结构，孔径根据物料颗粒粒径优化设计，确保气流均匀分布，实现良好流化。为解决光传输与流化状态的协同问题，反应器上部设置透明石英观察窗，光能通过石英窗进入反应区域，同时石英窗采用耐高温涂层处理，防止高温烟气附着影响透光性。在反应器内部设置内置构件（如挡板、导流筒），优化物料流动轨迹，减少返混现象，提升反应效率。此外，在反应器不同高度设置温度、压力监测点，实时反馈反应环境参数。

3.3 物料输送与调控单元设计

      物料输送单元包括反应物进料系统与催化剂循环系统。反应物进料采用计量泵或螺旋给料机，根据反应速率精准控制进料量，进料管道采用保温设计，防止物料在输送过程中冷凝或降温。催化剂循环系统采用气力输送方式，将反应后的催化剂颗粒从反应器底部输送至再生单元，再生后的催化剂重新返回反应器顶部，实现催化剂的循环利用。为调控流化床的流化状态，在进气管道设置流量控制阀，根据物料流化特性调节进气流量，确保流化床处于稳定的鼓泡流化或湍动流化状态。

3.4 辅助单元设计

      温度/压力调控单元通过冷却系统与压力安全阀实现，冷却系统采用水冷或气冷方式，在反应器外壁设置冷却夹套，当反应温度超过设定值时，启动冷却系统降低温度；压力安全阀设置在反应器顶部，当系统压力超过阈值时自动泄压，保障系统安全。尾气处理单元采用吸附-催化燃烧联合工艺，对反应产生的尾气进行净化处理，降低污染物排放，符合环保要求。

四、耦合系统的性能评价体系

      构建涵盖反应效率、能量利用效率、系统稳定性及经济性的多维度性能评价体系，全面评估耦合系统的运行性能。

4.1 反应效率评价指标

      反应效率是评价耦合系统性能的核心指标，主要包括反应物转化率、目标产物选择性及产率。通过气相色谱、液相色谱等分析手段，检测反应前后反应物及产物的组分含量，计算得出相关指标：①反应物转化率=（反应消耗的反应物摩尔数/初始反应物摩尔数）×100%；②目标产物选择性=（生成目标产物的反应物摩尔数/反应消耗的反应物摩尔数）×100%；③目标产物产率=转化率×选择性×100%。同时，通过对比单一光催化系统、单一热催化系统与耦合系统的反应效率，评估光热协同效应的提升作用。

4.2 能量利用效率评价指标

      能量利用效率反映系统对光能与热能的综合利用能力，主要包括光能利用率、热能利用率及总能量效率。光能利用率=（被催化剂吸收的光能/光源输出总光能）×100%，通过光功率计检测光源输出功率及反应器出口的透射光功率，计算得出光能吸收量；热能利用率=（反应有效利用的热能/系统输入总热能）×100%，考虑反应热需求、系统散热损失等因素，通过热量平衡计算得出；总能量效率=（目标产物的化学能/系统输入的总光能与热能）×100%，综合评估系统的能量转化效果。

4.3 系统稳定性评价指标

      系统稳定性评价主要包括长期运行稳定性与参数波动稳定性。长期运行稳定性通过连续运行试验评估，考察系统在设定工况下连续运行100h以上的反应效率变化、催化剂活性衰减情况及设备运行状态；参数波动稳定性通过改变进料量、进气流量、光功率等操作参数，考察系统反应效率及运行参数的波动幅度，要求关键参数波动控制在±5%以内。

4.4 经济性评价指标

       经济性评价从投资成本与运行成本两方面展开，投资成本包括设备购置、安装及调试费用；运行成本包括能源消耗（电能、光能）、物料消耗（反应物、催化剂）、设备维护及人工费用。通过计算单位目标产物的生产成本，对比传统催化系统与耦合系统的经济性，评估其工业化应用可行性。

五、设计与性能评价案例分析

      以光热催化CO₂加氢制甲醇反应为例，设计光热催化与高温流化床耦合系统，并进行性能评价。反应条件：反应温度300-400℃，压力2.0-3.0MPa，CO₂与H₂进料摩尔比1:3，催化剂为Cu-Zn-Al/光热材料复合催化剂，颗粒粒径50-100μm。

      系统设计：光热供应单元采用波长808nm的高功率激光光源，配套聚光透镜组，热能供应采用电加热套；高温流化床反应器内径50mm，高度500mm，底部为多孔布风板，上部设置石英观察窗；物料输送采用螺旋给料机进料，气力输送实现催化剂循环。

      性能评价结果：系统连续运行120h，CO₂转化率稳定在35%-38%，甲醇选择性达到85%以上，产率较单一热催化系统提升12%-15%；光能利用率为62%，热能利用率为78%，总能量效率较单一光催化系统提升20%；运行过程中温度波动控制在±3℃以内，压力波动±0.1MPa以内，稳定性良好；单位甲醇生产成本较传统热催化系统降低8%，具备较好的经济性。

六、结论与展望

      光热催化与高温流化床耦合系统的设计需以反应特性为核心，实现光热供应、反应器结构、物料输送等单元的协同匹配，重点解决光传输与流化状态的协同问题。构建的多维度性能评价体系，可全面反映系统的反应效率、能量利用效率、稳定性及经济性。案例分析表明，该耦合系统能有效提升光热催化反应性能，具备工业化应用潜力。

      未来研究方向：一是开发高效光热催化材料，提升催化剂的光吸收能力与热稳定性；二是优化反应器结构设计，进一步强化光热协同效应与传热传质效率；三是建立更精准的系统仿真模型，为耦合系统的放大设计提供理论依据；四是拓展耦合系统的应用领域，实现多类型光热催化反应的工业化应用。

产品展示

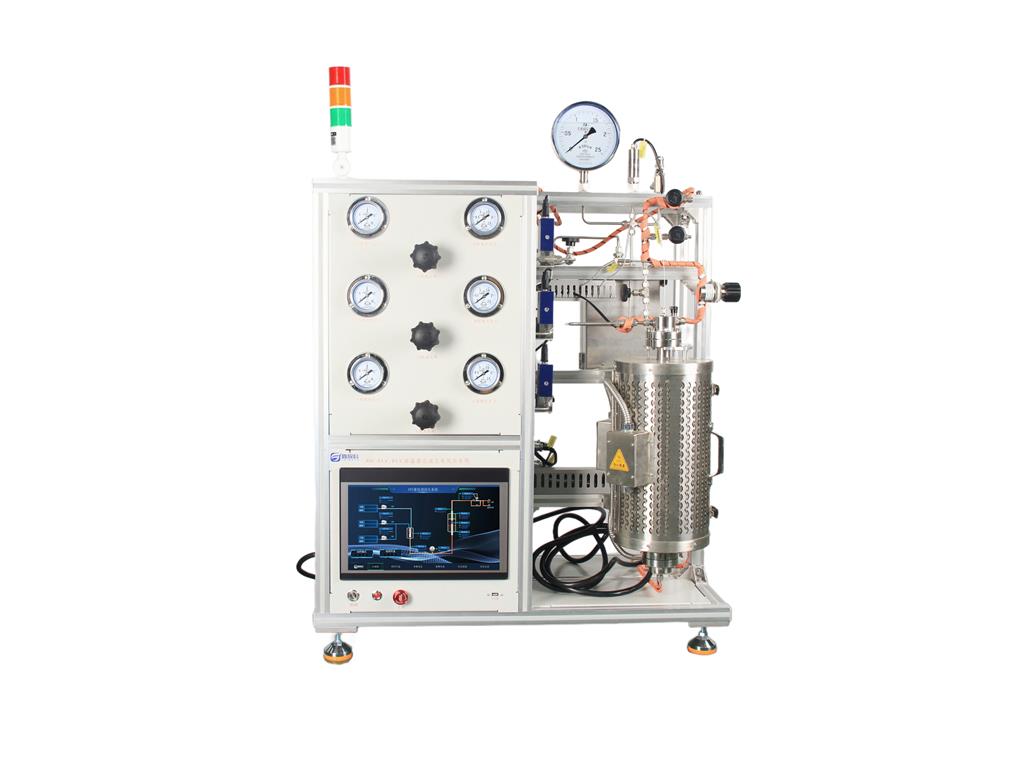

       高温催化流化床评价系统是一种用于实验室规模的高级反应工程装置，专门用于模拟、研究和评估催化剂在流化床反应器中的性能。它能够在高温、高压条件下，精确控制反应物料的流动与接触，实现对催化反应过程（如费托合成、甲醇制烯烃、生物质气化、重油裂化等）的量化分析与数据采集。该系统是催化剂研发、工艺优化和基础反应动力学研究的核心工具。

      产品技术特点与优势：

      1. 优异的传热性能：流化床内颗粒剧烈运动，床层温度分布均匀，传热系数可达200-400W/(m²·K)，特别适用于强放热反应。由于颗粒在整个床层内混合激烈，整个反应器内温度趋于一致，避免了固定床反应器中常见的"热点"和"飞温"现象。

      2. 连续化操作能力:流化床使得固体拥有了流体的性质，可以实现固体物料的连续输入和输出。在催化剂失活速率高的过程中，颗粒能方便地在两台流化床反应器之间作循环流动，分别进行反应和再生操作，再生效率可达95%以上。

      3. 高反应效率:采用细颗粒催化剂，流固相界面积大（可达3280-16400m²/m³），有利于非均相反应的进行。气固接触效率提升40%以上，反应速率显著加快，转化率大幅提高。

      4. 操作弹性大:由于流固反应体系的孔隙率变化能够引起曳力系数的大幅度变化，流化床能够在较广的范围内形成致密的床层，操作弹性大，适应性强。

      5.高度模拟工业条件：能够最真实地模拟工业流化床反应器的流体状态（鼓泡、湍动、快速流化），数据更具指导意义。

     6.安全可靠：配备多级安全保护（超温、超压、断气、漏电保护），确保人员和设备安全。

     7.模块化设计：可根据用户需求灵活定制（如反应器尺寸、压力/温度范围、分析仪器配置）。
