新一代高温催化流化床评价系统的技术架构与核心优势

      高温催化流化床评价系统作为催化剂研发、工艺优化及反应动力学研究的核心装备，在石油化工、能源转化、环保催化等领域发挥着不可替代的作用。新一代系统立足工业实际需求，针对传统设备在高温工况下传质传热失衡、流化质量不佳、评价精度不足等痛点，通过模块化架构创新、材料升级与智能调控融合，实现了“精准模拟、高效稳定、智能适配"的技术突破。本文将系统拆解其技术架构组成，同步剖析各模块对应的核心优势，为行业技术升级与装备选型提供参考。

一、新一代高温催化流化床评价系统技术架构

      新一代系统遵循“模块化协同、功能闭环、精准可控"的设计原则，整体架构由五大核心单元组成，各单元通过数据链路与控制总线实现协同联动，形成从物料输送、反应调控到数据采集、安全保障的全流程技术体系。

1.1 反应核心单元：流化质量与反应环境的核心载体

      作为系统的核心功能区，反应核心单元采用“预提升段-密相反应段-沉降段"三段式一体化结构，从材质、内构件到功能适配实现全面升级。材质选用Inconel 625镍基合金，经激光熔覆技术强化表面硬度，可耐受800-1000℃高温及含硫、含氯等腐蚀性气氛，腐蚀速率控制在0.03mm/年以内。反应器内径设计为50-100mm（实验室规模），高度500-1000mm，兼顾流化效果与空间利用率；沉降段采用上小下大的圆台状结构，与水平方向夹角30-60度，可有效缩短产物停留时间，抑制过裂化与结焦现象。

      内构件优化采用“多孔布风板+蜂窝式导流筒+环形换热管"组合设计：布风板为变孔径多孔结构，中心区域孔径1.5mm、边缘区域2.5mm，开孔率20%，可根据催化剂粒径（50-100μm）实现气流均匀分布；蜂窝式导流筒将气泡破碎为直径＜5mm的小气泡，优化物料流动轨迹；环形换热管穿插于密相反应段，增大传热面积的同时不干扰流化状态。此外，反应器内壁涂覆Al₂O₃-ZrO₂复合抗粘涂层（厚度0.5-1mm，表面粗糙度Ra≤0.8μm），显著降低焦层粘附力，适配甲烷干重整、生物质热解等易结焦反应体系。

1.2 物料输送与循环单元：精准调控与高效复用的关键支撑

      该单元分为进料系统与催化剂循环系统，实现反应物精准供给与催化剂高效闭环复用。进料系统采用双级分布+伴热保温设计，针对不同相态物料适配专用输送设备：液态原料通过高精度计量泵输送，固态原料采用螺旋给料机，气态原料通过质量流量控制器调控，进料精度达±1%；进料口配备雾化喷嘴与套管式结构，外层通入流化辅助气体，提升原料雾化效果与油剂接触效率，避免射流和沟流。所有进料管道均做伴热保温处理，防止物料冷凝粘附，原料预热温度可精准匹配反应温度，减少温度骤变引发的局部结焦。

      催化剂循环系统采用气力输送方式构建闭环，通过“沉降分离-冷却再生-定量返送"流程实现催化剂循环利用。系统设置双级串联旋风分离器，搭配耐磨衬里设计，催化剂细粉回收率提升至95%以上；冷却段采用直管式冷媒冷却器，以工艺水为冷却介质，将反应后催化剂温度降至300-400℃，抑制积碳聚合与活性衰减；循环管道配备流量控制阀与压力监测装置，实时调节输送气流速度，维持床层固含率稳定（高密度循环工况下固含率可达0.1）。

1.3 智能温控压力调控单元：苛刻环境的精准保障体系

      针对高温催化反应对参数稳定性的严苛要求（温度波动±1℃以内，压力波动±0.1MPa以内），该单元采用“复合加热+快速冷却+闭环调控"技术方案。加热系统结合电加热套与高温烟气循环双重模式：电加热套采用耐高温绝缘材料，缠绕于反应器外壁实现分段加热，功率可独立调节；高温烟气循环系统通过热交换提供辅助热能，适配大规模放热反应。冷却系统采用水冷夹套与催化剂循环冷却协同机制，当床层温度超过设定值时，冷却夹套快速启动降温，同时调节催化剂循环速率，平衡反应放热，避免热点形成。

      压力调控采用“安全阀+压力变送器+动态排气"闭环系统：反应器顶部设置安全阀作为被动泄压保障，压力变送器实时采集系统压力数据，通过动态调节排气流量实现压力精准稳定。整套单元与智能控制系统联动，可根据反应动力学模型自动优化温压参数，应对原料组分波动等复杂工况。

1.4 在线监测与数据处理单元：评价精度的数字化支撑

      该单元构建“多维度感知+实时分析+数据溯源"的数字化体系，实现评价过程的全参数监测与精准分析。床层内布置6个分布式红外测温传感器与多点压力传感器，测点间距不超过30cm，实时捕捉局部温度、压力波动，精准识别流化异常与结焦倾向；原料与产物组分通过在线气相色谱仪实时检测，快速获取催化剂转化率、选择性等核心评价指标；系统同步采集气速、催化剂循环速率、进料量等操作参数，采样频率达10Hz，确保数据完整性。

      数据处理模块集成反应动力学模型与智能分析算法，可自动校正流体力学特性对评价结果的干扰，生成标准化评价报告；同时支持数据存储、追溯与导出，满足催化剂研发过程的可重复性验证需求。此外，系统配备结焦预警功能，当监测到床压波动超过3kPa、局部温度偏差大于15℃或产物组分异常时，自动触发预警并调整运行参数，抑制故障扩大。

1.5 安全与辅助保障单元：稳定运行的兜底体系

      辅助单元围绕“安全防护+环保达标+维护便捷"设计，涵盖密封系统、尾气处理系统与应急保护系统。密封系统采用石墨密封垫片与法兰连接结构，确保高温高压环境下的密封性，防止物料泄漏与热量散失；尾气处理采用吸附-催化燃烧联合工艺，对反应产生的污染物进行净化处理，满足环保排放要求。应急保护系统集成过温、超压、断气、漏电等多级保护机制，当温度超过设定值10℃时自动断电，压力超标时启动紧急泄压，保障人员与设备安全。

二、新一代高温催化流化床评价系统核心优势

      基于上述架构创新，新一代系统在流化质量、评价精度、运行稳定性等方面形成显著优势，相较传统设备实现技术升级，可适配更复杂的高温催化评价需求。

2.1 流化质量优化，气固接触效率显著提升

      通过布风板、导流筒等内构件的结构化优化，系统有效抑制沟流、腾涌、返混等不良流化现象，气固传质系数提升40%以上。在气速为临界流化速度的1.2-2.0倍区间内，床层流化均匀性佳，压力降波动系数低于5%；蜂窝式内构件与分段式反应器结构的组合，使气固接触面积达3280-16400m²/m³，显著提升反应效率。工业应用验证表明，在苯乙烯脱氢反应中，系统可使苯乙烯收率提升8%，催化剂利用率提升15%。

2.2 抗结焦与耐候性升级，运行连续性突破瓶颈

       针对高温反应结焦痛点，系统通过“结构优化+材料改性+主动调控"形成多维度抗结焦能力，结焦率较传统系统降低85%以上，可在800-1000℃高温工况下连续稳定运行超过1000小时。Inconel 625镍基合金与抗粘涂层的应用，大幅提升设备耐腐蚀性与抗结焦能力；催化剂循环冷却与智能预警机制的结合，有效抑制积碳沉积与局部热点，避免设备堵塞停机，显著延长连续运行周期，降低维护成本。

2.3 评价精度精准可控，数据指导性更强

      系统凭借精准的参数调控与数字化监测能力，将催化评价相对误差控制在±2.5%以内，远超传统设备±5%的误差范围。±1℃的温度控制精度与±0.1MPa的压力控制精度，可精准模拟工业实际反应环境；多维度传感器与智能校正算法的应用，有效消除流体力学特性、结焦倾向等因素对评价结果的干扰，使评价数据更贴合工业装置运行实际，为催化剂工业化放大提供可靠支撑。

2.4 模块化设计+智能调控，适配性与操作性兼具

      模块化架构设计使系统可根据用户需求灵活定制，涵盖反应器尺寸、温压范围、分析仪器配置等，适配费托合成、甲醇制烯烃、VOCs催化燃烧等多种反应体系。智能调控系统引入模糊控制算法，可在3秒内完成8个关键参数的动态优化，应对原料浓度波动±20%的复杂工况，无需人工干预即可维持反应稳定；同时，便捷的维护设计与故障预警功能，降低设备操作门槛，提升运维效率。

2.5 催化剂损耗降低，运行成本显著优化

      双级串联旋风分离器与耐磨设计的结合，使催化剂细粉回收率提升至95%以上，单批次催化剂运行成本降低30%；催化剂循环冷却与再生机制，有效抑制活性组分烧结团聚，使催化剂寿命延长至1200小时以上（传统设备通常为800小时以内）。此外，高效的传热传质设计与智能温控策略，降低能耗损耗，进一步优化整体运行成本。

三、结语

      新一代高温催化流化床评价系统通过架构模块化、结构精细化、控制智能化的创新升级，突破了传统设备在高温工况下的技术瓶颈，实现了流化质量、评价精度与运行稳定性的协同提升。其多维度的技术优势，不仅为催化剂研发、工艺优化提供了更可靠的评价平台，也为高温催化技术的工业化推广提供了核心装备支撑。未来，随着数值模拟与人工智能技术的深度融合，系统将向“全流程自主调控、微观机制可视化"方向升级，进一步赋能能源化工领域的技术创新与产业升级。

产品展示

产品详情：

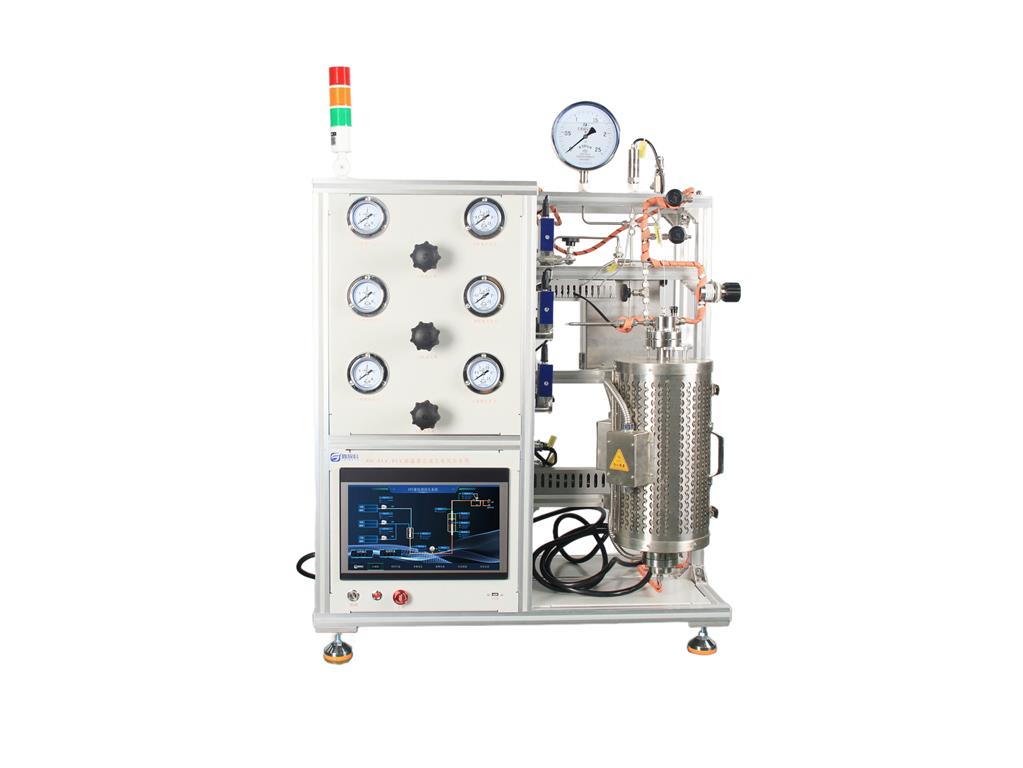

  高温催化流化床评价系统是一种用于实验室规模的高级反应工程装置，专门用于模拟、研究和评估催化剂在流化床反应器中的性能。它能够在高温、高压条件下，精确控制反应物料的流动与接触，实现对催化反应过程（如费托合成、甲醇制烯烃、生物质气化、重油裂化等）的量化分析与数据采集。该系统是催化剂研发、工艺优化和基础反应动力学研究的核心工具。

产品技术特点与优势：

      1. 优异的传热性能：流化床内颗粒剧烈运动，床层温度分布均匀，传热系数可达200-400W/(m²·K)，特别适用于强放热反应。由于颗粒在整个床层内混合激烈，整个反应器内温度趋于一致，避免了固定床反应器中常见的"热点"和"飞温"现象。

      2. 连续化操作能力:流化床使得固体拥有了流体的性质，可以实现固体物料的连续输入和输出。在催化剂失活速率高的过程中，颗粒能方便地在两台流化床反应器之间作循环流动，分别进行反应和再生操作，再生效率可达95%以上。

      3. 高反应效率:采用细颗粒催化剂，流固相界面积大（可达3280-16400m²/m³），有利于非均相反应的进行。气固接触效率提升40%以上，反应速率显著加快，转化率大幅提高。

      4. 操作弹性大:由于流固反应体系的孔隙率变化能够引起曳力系数的大幅度变化，流化床能够在较广的范围内形成致密的床层，操作弹性大，适应性强。

      5.高度模拟工业条件：能够最真实地模拟工业流化床反应器的流体状态（鼓泡、湍动、快速流化），数据更具指导意义。

     6.安全可靠：配备多级安全保护（超温、超压、断气、漏电保护），确保人员和设备安全。

     7.模块化设计：可根据用户需求灵活定制（如反应器尺寸、压力/温度范围、分析仪器配置）。
