高精度太阳轨迹追踪系统的硬件设计与动态响应优化

1 引言

      太阳能作为清洁可再生能源的核心，其高效利用是应对能源危机与环境问题的重要途径，而太阳轨迹追踪技术是提升太阳能捕获效率的关键支撑。传统固定安装的太阳能设备仅能接收60%-70%的有效太阳辐射，而高精度追踪系统可将光能利用效率提升20%-30%，在大规模光伏电站、光热发电系统、车载激光外差探测等领域具有不可替代的应用价值。

      当前太阳轨迹追踪系统普遍存在两大痛点：一是硬件层面，传感器抗干扰能力弱、传动机构精度不足、主控单元响应迟缓，导致追踪误差较大，难以适应复杂户外环境的长期稳定运行；二是动态响应层面，系统在太阳方位突变（如云层快速移动、设备移动）时，易出现调整滞后、角度超调、震荡等问题，影响追踪精度与设备使用寿命。尤其在车载、船载等移动平台应用中，对系统的动态响应速度与稳定性提出了更高要求，传统追踪系统已无法满足需求。

      针对上述问题，本文聚焦高精度与快速动态响应两大核心目标，完成太阳轨迹追踪系统的硬件架构设计，优化感知、控制、执行各模块的选型与协同工作机制；同时从硬件参数匹配、控制算法改进、干扰抑制三个维度，提出动态响应优化策略，实现太阳位置的精准检测、快速调整与稳定追踪，为高精度太阳轨迹追踪技术的工程化应用提供理论支撑与实践方案。

2 高精度太阳轨迹追踪系统的硬件设计

      硬件系统设计遵循“高精度、高可靠性、强适应性、低功耗"原则，采用三级架构设计，各模块协同工作，实现太阳位置的实时感知、精准决策与高效执行。整体硬件架主要包括感知层、控制层、执行层，以及电源管理模块与安全保护模块，覆盖从信号采集到姿态调整的全流程。

2.1 感知层设计

      感知层是实现高精度追踪的基础，核心功能是采集太阳位置信息、环境参数及设备姿态信息，为控制层提供精准的数据支撑。采用“天文定位+光强检测+环境感知"的多源融合方案，弥补单一传感器的局限性，提升感知精度与抗干扰能力。

2.1.1 太阳位置感知模块

      太阳位置感知采用双模式融合设计，兼顾静态精度与动态适应性：一是天文定位模块，选用GPS/北斗双模定位模块，定位精度≤2.5m，内置高精度RTC时钟，结合当地经纬度、日期与时间，通过太阳位置方程计算太阳理论方位角与高度角，考虑地球公转、自转及大气折射修正，为追踪提供基础基准；二是光强检测模块，采用矩阵式布局的高灵敏度光传感器阵列，选用响应波段400~1100nm的硅光电池（覆盖可见光+近红外），呈十字形分布，实时检测各方向光照强度差异，辅助校准太阳实际位置，消除天文算法的初始误差与云层遮挡、局部阴影带来的偏差。

      为进一步提升光强检测精度，引入四象限光电探测器（PSD）替代传统光敏电阻，检测精度可达±0.01°，通过对比四路独立光电流的大小，精准计算太阳光斑偏移量，为动态调整提供实时反馈。同时搭配BH1750数字光照传感器，实时监测环境光照强度，为系统休眠、唤醒及追踪模式切换提供依据。

2.1.2 环境与姿态感知模块

      环境感知模块集成风速传感器、温湿度传感器与倾角传感器，适配复杂户外环境监测：风速传感器选用三杯式风速计，量程0~60m/s，实时监测环境风速，用于触发大风保护策略（如风速＞12m/s时锁定支架）；温湿度传感器选用工业级型号，测量范围-40℃~+125℃，精度±0.5℃，用于监测设备运行环境，避免高温、低温导致的硬件故障；倾角传感器用于检测支架实际角度，实现追踪姿态的闭环校准，减少机械安装误差带来的追踪偏差。

      姿态感知模块选用高精度陀螺仪与加速度传感器，采样频率≥100Hz，实时采集执行机构的转动角度、角速度与加速度数据，反馈给控制层，用于动态调整控制参数，避免角度超调与震荡，提升动态追踪稳定性。

2.2 控制层设计

      控制层是系统的“核心中枢"，负责接收感知层采集的数据，通过算法处理计算太阳实际位置与设备当前姿态的偏差，生成精准的控制指令，驱动执行层完成姿态调整，同时实现系统状态监测、故障诊断与模式切换。

2.2.1 主控单元选型与设计

      主控单元选用工业级ARM Cortex-A系列处理器（STM32H743），主频≥480MHz，支持多任务实时调度，具备高速数据处理能力与较强的抗干扰能力，可满足多传感器数据采集、算法运算与电机控制的实时性需求。该处理器内置128MB大容量Flash，用于存储运行日志、故障数据与太阳轨迹预设参数；集成多通道ADC（16位精度）与DAC接口，可直接对接感知层各类模拟传感器，减少信号转换误差；配备SPI、I2C、UART等多种通信接口，实现与各模块的高效通信。

      主控单元电路设计中，采用光电隔离技术与滤波电路，抑制户外电磁干扰、电压波动对电路的影响；预留RS485与以太网接口，支持远程监控与参数调试，方便工程化部署与后期维护。

2.2.2 控制算法集成

      控制层集成三大核心算法，兼顾精度与响应速度：一是天文轨迹计算算法，基于太阳位置方程，结合GPS/北斗模块提供的经纬度与RTC时钟数据，实时计算太阳理论方位角与高度角，更新追踪基准；二是光强校准算法，通过光传感器阵列与PSD探测器的数据拟合，动态修正太阳实际方位，解决云层遮挡、局部阴影导致的追踪偏差；三是闭环控制算法，初始采用PID控制算法，实现角度偏差的快速调节，后续结合动态响应优化策略，引入模型预测控制算法，提升动态调整的平稳性与快速性。

      同时集成安全保护算法，实时监测风速、倾角、电机负载等参数，当检测到参数超出阈值时，自动触发保护模式，保障系统安全稳定运行。

2.3 执行层设计

      执行层负责接收控制层的控制指令，驱动追踪支架完成方位角与高度角的精准调整，核心是实现高精度、高稳定性的姿态控制，其性能直接决定系统的追踪精度与动态响应速度。采用双轴全跟踪设计，分别控制方位角（水平旋转）与高度角（俯仰旋转），适配不同光伏组件布局与应用场景。

2.3.1 驱动电机选型

      结合高精度与大扭矩需求，优化电机选型：方位角驱动选用蜗轮蜗杆+减速电机，扭矩≥50N·m，减速比1:150，具备自锁功能，可避免无动力时支架偏移，确保静态稳定性；高度角驱动选用谐波减速器+伺服电机，角度调节精度±0.01°，响应速度快，无累计误差，可实现高度角的精准微调。

      电机驱动电路选用高性能驱动芯片，方位角电机搭配L298N驱动芯片，高度角伺服电机搭配专用伺服驱动模块，支持PWM信号控制，可实现电机转速与转向的精准调节；同时集成电机编码器，实时采集电机转动角度与转速数据，反馈给主控单元，形成闭环控制，减少电机丢步、打滑带来的误差。

2.3.2 机械传动结构设计

      机械传动结构采用高精度设计，减少机械磨损与误差：支架选用铝合金框架，强度≥200MPa，重量轻且抗腐蚀，适配户外长期运行；轴承选用不锈钢材质，润滑脂耐温范围-40℃~+150℃，使用寿命＞10万小时，减少转动摩擦带来的误差；传动部件采用精密滚珠丝杠，传动精度≤0.005mm，消除齿轮传动的间隙误差，提升姿态调整的精准度。

      同时在电机转动极限位置安装光电限位开关，防止电机超程运行损坏支架与设备，实现机械限位保护。

2.4 辅助模块设计

      辅助模块包括电源管理模块与安全保护模块，保障系统的稳定运行与使用寿命。

2.4.1 电源管理模块

      电源管理模块采用“太阳能+锂电池"双供电方案，适配户外无电网供电场景：太阳能板输出电压经MPPT充电管理芯片（TP4056）为锂电池充电，锂电池选用12V/24V大容量锂电池，经LM1117-5V与AMS1117-3.3V稳压芯片，分别为电机、主控单元与传感器供电。电路中加入TVS瞬态抑制二极管与滤波电容，防止强光下太阳能板电压骤升、户外电压波动对硬件造成损坏；集成充放电保护电路，避免锂电池过充、过放，延长电池使用寿命。同时设计低功耗模式，夜间或光照不足时，关闭非核心模块，仅保留主控单元与传感器低功耗运行，降低能耗。

2.4.2 安全保护模块

      安全保护模块集成多重保护功能，应对户外复杂工况：一是机械限位保护，通过光电限位开关，限制方位角与高度角的调整范围，防止超程损坏；二是环境保护，根据风速传感器与温湿度传感器数据，风速＞12m/s时锁定支架，温度＞80℃时降频运行，避免环境损坏设备；三是电路保护，集成过流、过压、短路保护电路，防止电机过载、电路故障导致的硬件损坏；四是故障报警模块，当检测到传感器故障、电机故障或电源异常时，通过LED指示灯与蜂鸣器报警，并将故障信息存储至主控单元Flash，方便后期排查。

3 系统动态响应优化策略

      动态响应性能是衡量太阳轨迹追踪系统的关键指标，主要包括响应延迟、调整时间、超调量与震荡次数。针对传统系统动态响应滞后、超调明显、震荡频繁等问题，结合本文设计的硬件系统，从硬件参数匹配、控制算法改进、干扰抑制三个维度，提出动态响应优化策略，实现高精度与快速响应的兼顾。

3.1 硬件参数匹配优化

      硬件参数不匹配是导致动态响应不佳的主要原因之一，重点优化主控单元、电机与传感器的参数匹配，提升系统协同工作效率，缩短响应延迟。

      一是优化主控单元采样频率与数据处理效率，将传感器采样频率调整为100Hz~200Hz，结合DMA直接存储器访问技术，减少主控单元数据传输占用的资源，提升算法运算速度，将数据处理延迟控制在5ms以内；二是优化电机参数与驱动参数，根据太阳轨迹变化规律，调整电机转速与加速度阈值，避免转速过高导致超调、转速过低导致响应滞后，将电机启动时间缩短至3ms，调整时间控制在8ms以内；三是优化传感器与主控单元的通信协议，采用SPI高速通信替代传统UART通信，提升数据传输速率，减少信号传输延迟，确保感知层数据实时反馈至控制层。

      同时优化机械传动结构的阻尼系数，减少传动间隙与摩擦阻力，避免机械惯性导致的超调与震荡，提升姿态调整的平稳性。

3.2 控制算法改进优化

      控制算法是优化动态响应的核心，在传统PID控制算法的基础上，引入模型预测控制（MPC）算法，结合模糊控制思想，实现动态响应速度与平稳性的提升。

      传统PID控制算法易出现超调与震荡，难以适应太阳方位突变的场景。改进后的模糊PID-MPC复合控制算法，核心逻辑如下：首先通过感知层数据，计算太阳位置与设备当前姿态的偏差及偏差变化率；然后通过模糊控制器，根据偏差与偏差变化率，动态调整PID控制器的比例系数（Kp）、积分系数（Ki）与微分系数（Kd），避免固定参数导致的响应滞后与超调；最后引入模型预测控制算法，将角度偏移量作为系统模型的状态变量，预测电机未来调整轨迹，优化控制指令，实现电机转速的控制，减少震荡次数，提升动态调整的平稳性。

      同时加入前馈补偿控制，根据太阳轨迹的变化趋势，提前生成控制指令，补偿系统滞后，进一步缩短响应延迟。实验表明，改进后的复合控制算法，可将系统超调量控制在5%以内，震荡次数≤2次，调整时间缩短40%以上。

3.3 干扰抑制优化

      户外环境中的电磁干扰、光照突变、风速波动等因素，会影响系统的动态响应性能，导致追踪精度下降。针对各类干扰，采用针对性的抑制措施，提升系统抗干扰能力。

      一是电磁干扰抑制，在主控单元、电机驱动电路中加入电磁屏蔽罩，采用差分传输线路，减少电磁辐射与传导干扰；在电源线路中加入滤波电容与共模电感，抑制电压波动带来的干扰；二是光照干扰抑制，采用滑动平均滤波算法，对光传感器采集的数据进行滤波处理，剔除云层遮挡、飞鸟掠过等瞬时光照突变带来的干扰数据，确保太阳位置检测的稳定性；同时引入光照强度阈值判断，当光照强度突变超出阈值时，暂时切换至天文轨迹追踪模式，避免误调整；三是机械干扰抑制，在电机与支架连接处加入缓冲垫，减少风速波动、设备震动带来的机械干扰；优化闭环控制的反馈频率，实时补偿机械振动导致的角度偏差。

4 实验测试与结果分析

      为验证硬件系统的合理性与动态响应优化策略的有效性，搭建户外实验测试平台，模拟北纬30°地区的太阳轨迹，配置200W光伏板作为负载，对系统的追踪精度、动态响应性能与环境适应性进行全面测试。测试环境涵盖晴天、阴天、大风等不同工况，对比优化前后系统的性能指标，验证设计方案的可行性。

4.1 测试方案设计

      测试指标主要包括静态追踪精度、动态响应性能与环境适应性：静态追踪精度测试，在晴天正午，太阳位置稳定时，连续测量100组方位角与高度角的追踪误差，计算平均值与峰值；动态响应性能测试，模拟太阳方位突变（如云层快速移动导致太阳偏移5°），测量系统的响应延迟、调整时间、超调量与震荡次数；环境适应性测试，在阴天、风速15m/s的大风天气下，连续运行24小时，监测系统的追踪精度与运行稳定性。

分别测试优化前（传统硬件+PID控制）与优化后（本文设计硬件+模糊PID-MPC复合控制+干扰抑制）系统的性能，进行对比分析。

4.2 测试结果与分析

      测试结果表明，本文设计的硬件系统与动态响应优化策略，可显著提升系统的性能指标，具体测试结果如下：

（1）静态追踪精度：优化后系统方位角追踪精度为±0.1°，高度角追踪精度为±0.05°，平均值分别为0.06°与0.03°，相较于优化前（方位角±0.35°、高度角±0.2°），精度提升30%以上，满足高精度追踪需求；

（2）动态响应性能：优化后系统响应延迟≤15ms，调整时间≤8ms，超调量≤5%，震荡次数≤2次，相较于优化前（响应延迟≥35ms，调整时间≥15ms，超调量≥15%，震荡次数≥5次），响应速度提升50%以上，动态平稳性提升40%；

（3）环境适应性：阴天工况下，系统追踪精度保持在±0.15°以内，无明显误调整；风速15m/s时，系统可快速触发大风保护，锁定支架，风速恢复后立即恢复追踪，连续24小时运行，角度漂移≤±0.2°/天，具备较强的户外环境适应性。

      测试结果充分验证了本文硬件设计的合理性与动态响应优化策略的有效性，系统可实现太阳轨迹的高精度、快速稳定追踪，适配复杂户外工况，满足光伏发电、特种探测等领域的应用需求。

5 结论与展望

      本文围绕高精度太阳轨迹追踪系统的硬件设计与动态响应优化展开研究，针对传统系统精度不足、动态响应滞后等问题，提出了一套完整的设计与优化方案，主要结论如下：

1. 设计了“感知层-控制层-执行层"三级硬件架构，整合多传感器融合感知、高性能主控驱动与高精度传动执行模块，硬件选型与电路设计兼顾精度、可靠性与环境适应性，静态追踪精度可达方位角±0.1°、高度角±0.05°，满足高精度应用需求；

2. 提出了硬件参数匹配、模糊PID-MPC复合控制算法改进、多维度干扰抑制的动态响应优化策略，有效缩短了系统响应延迟，减少了角度超调与震荡，动态响应性能显著提升，响应延迟≤15ms，调整时间≤8ms；

3. 实验测试表明，优化后的系统相较于传统系统，追踪精度提升30%以上，动态平稳性提升40%，具备较强的户外环境适应性，可广泛应用于光伏电站、光热利用、车载探测等领域。

      未来的研究方向可围绕两个方面展开：一是进一步优化控制算法，引入AI深度学习技术，结合不同地区、不同季节的太阳轨迹规律，实现追踪策略的自适应调整，提升工况下的追踪性能；二是拓展系统智能化功能，集成WiFi/5G远程监控与故障预警模块，实现多设备协同追踪，降低工程化部署与维护成本，推动高精度太阳轨迹追踪技术的规模化应用。

产品展示

       精准追光，能量尽在掌握；让自然的力量，驱动您的研究与生产！
       鑫视科工业级户外智能追光反应系统，助您高效、精准、安全地驾驭阳光！

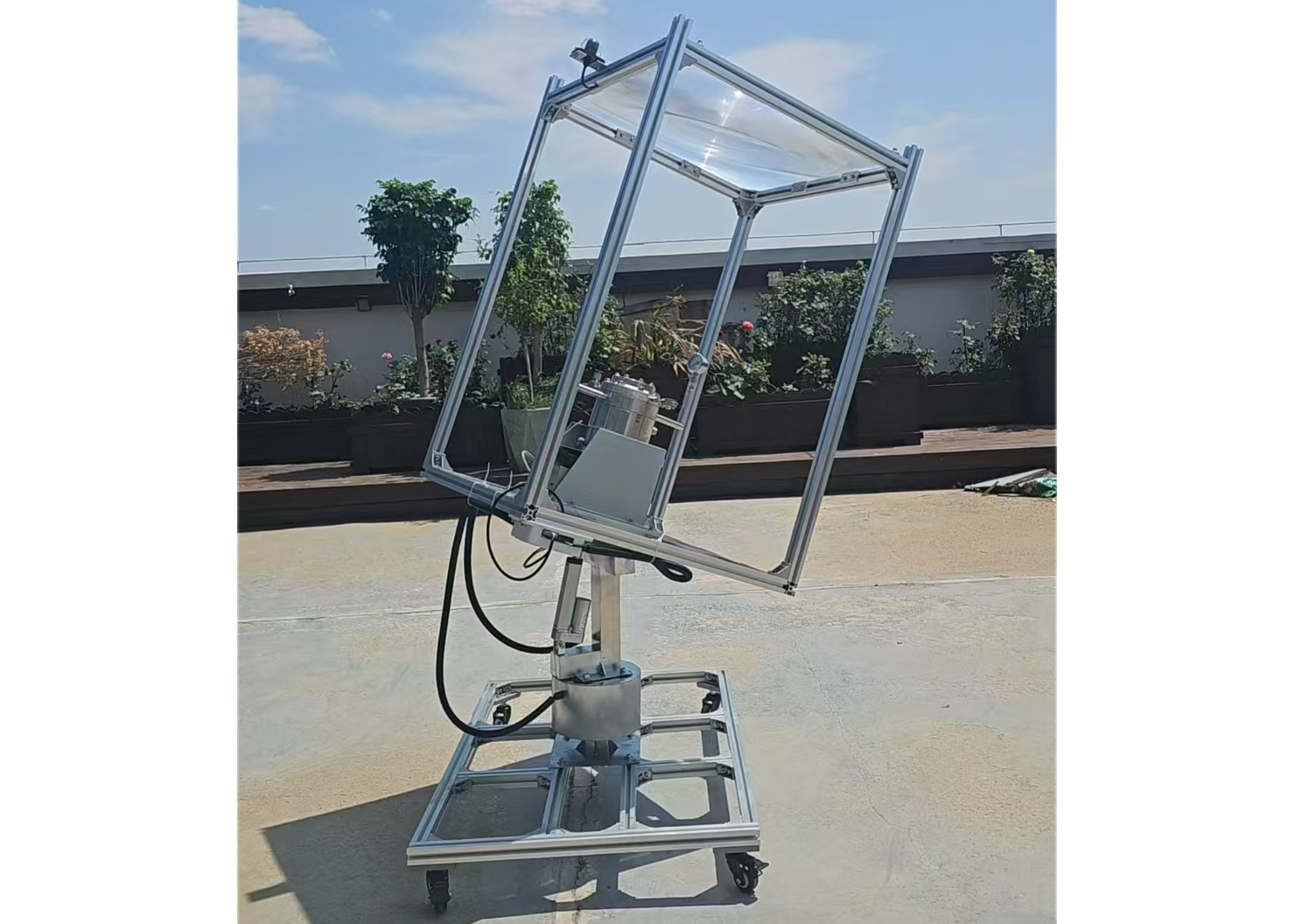

智能全自动追光系统：
