高压PEM电解水制氢技术及其在氢气发生器中的应用

       在“双碳"目标下，氢能作为零碳能源体系的核心载体，其规模化制备、储运及应用已成为能源领域的研究热点。电解水制氢是绿氢生产的主流路径，其中高压质子交换膜（PEM）电解水制氢技术凭借高压直出、高效纯净、快速响应等优势，跳过后续机械压缩环节，大幅降低氢能综合储运成本，适配车载储氢、加氢站储氢等主流场景，在氢气发生器中得到广泛应用，成为连接可再生能源与氢能应用的关键纽带。本文系统阐述高压PEM电解水制氢技术的核心原理、关键特性、技术瓶颈，重点分析其在氢气发生器中的应用设计、适配场景及发展趋势，为相关技术研发与工程应用提供参考。

一、高压PEM电解水制氢技术核心原理与关键特性

（一）核心工作原理

      高压PEM电解水制氢技术以质子交换膜（通常为全氟磺酸树脂膜，如Nafion膜）为核心电解质，兼具离子传导与气体隔离双重功能，仅允许H⁺选择性透过，有效隔绝电子与氢、氧气体，实现氢氧高效分离，从源头保证氢气纯度。其核心电解反应基于电能打破水分子化学键，具体反应过程如下：

• 阳极反应：H₂O → 2H⁺ + 1/2O₂↑ + 2e⁻（纯水在Ir基催化剂作用下发生氧化反应，生成氧气、质子（H⁺）与电子，电子通过外电路流向阴极）；

• 阴极反应：2H⁺ + 2e⁻ → H₂↑（质子（H⁺）通过质子交换膜迁移至阴极，在Pt基催化剂表面与外电路传来的电子结合，生成高纯度氢气）。

      与传统碱性电解水（AWE）制氢不同，高压PEM电解无需添加碱性或酸性电解液，仅以纯水为原料，且依托质子交换膜优异的密封性和耐高压性能，可实现电解槽高压原位制氢，无需额外压缩设备即可直接输出高压氢气，大幅简化系统结构并降低能耗。

（二）关键技术特性

      高压PEM电解水制氢技术的核心优势集中在高压适配、高效纯净、灵活可控等方面，同时也存在明确的成本与技术瓶颈，具体特性如下：

1. 高压直出，能耗更低：商用系统工作压力普遍达到3-10MPa，产品可突破30MPa，部分研发项目已实现200bar（20MPa）的压力输出，相比“低压制氢+机械压缩"方案，能耗可降低15%-20%，大幅降低氢能综合储运成本，适配高压储氢场景需求。

2. 氢气纯度高，绿色环保：由于质子交换膜的高效气体隔离作用，产物氢气纯度无需额外纯化即可达到99.999%以上，含氧量＜0.1ppm，含水量＜10ppm，且电解过程无污染物排放，契合绿氢生产要求。

3. 响应速度快，适配性强：启动响应时间仅需几秒至几分钟，可精准适配风电、光伏等可再生能源的间歇性出力，能够快速跟随负载变化调整产氢量，同时系统体积紧凑，适合车载、分布式等空间受限场景。

4. 结构精密，稳定性优：PEM电解槽由数百个单电池单元堆叠而成，单电池厚度仅5-7mm，核心组件膜电极（MEA）结构精密，搭配耐高压密封设计，可实现长周期稳定运行，商用膜寿命可达10000-20000小时。

5. 瓶颈突出，成本较高：核心成本集中在贵金属催化剂与质子交换膜，其中铂基阴极催化剂、铱基阳极催化剂占设备成本的30%-40%，全氟磺酸膜价格高达1000元/㎡；同时，高压工况下的氢气反渗问题会导致产氢效率下降，是当前核心技术挑战。

二、高压PEM电解水制氢技术的核心组件设计

      高压PEM电解水制氢系统的性能的优劣，核心取决于电解槽及关键辅助组件的设计与选型，其中电解槽作为核心部件，其结构设计直接决定系统的压力等级、产氢效率与运行稳定性。

（一）核心组件——PEM电解槽

      PEM电解槽是制氢系统的“心脏"，采用模块化堆叠结构，主要由膜电极（MEA）、多孔传输层（PTL）、双极板、密封与紧固系统组成，各部件设计细节如下：

1. 膜电极（MEA）：作为电解反应的核心区域，由质子交换膜、催化层组成。质子交换膜选用全氟磺酸膜或国产等效膜，厚度20-300μm，确保高压下的气密性与质子传导率；阴极采用铂（Pt）或铂碳催化剂，阳极采用耐腐蚀性的铱（Ir）、钌（Ru）及其氧化物，其中氧化铱是当的阳极催化剂，可提升恶劣环境下的稳定性。

2. 多孔传输层（PTL）：位于膜电极与双极板之间，承担电流传导、水输送与气体排出的功能。阳极侧因电压较高（超过2V），选用多孔钛毡或钛网；阴极侧环境相对温和，选用碳纸或钛毡，确保传质效率与结构稳定性。

3. 双极板：作为电解槽的“骨架"，占电堆成本的48%-53%，选用耐酸性腐蚀的钛金属，表面通常涂覆铂等贵金属涂层以降低接触电阻。表面蚀刻有精密流场（平行流场、蛇形流场等），用于分配反应水并收集产出气体，流道设计直接影响散热效率与气泡排出顺畅度。

4. 密封与紧固系统：高压工况下的密封性能是核心保障，采用耐酸、耐氧化的氟橡胶、聚四氟乙烯等材料作为密封垫片，搭配“橡胶垫片+沟槽"或复合密封结构；整个电堆由铝合金或316不锈钢端板夹紧，通过拉杆螺杆施加预紧力，确保高压下无泄漏。

（二）辅助组件

      高压PEM电解水制氢系统需搭配完备的辅助组件，才能实现稳定运行，主要包括：纯水供给系统（RO反渗透纯水机、无菌储水箱、电导率监测仪），用于提供符合电解要求的高纯水；电源系统（高频DC稳压电源），提供稳定的大电流直流电；气体后处理系统（分子筛干燥器、露点传感器），进一步提升氢气纯度；安全防护系统（压力安全阀、氢气泄漏报警器），防范高压泄漏、过载等风险。

三、高压PEM电解水制氢技术在氢气发生器中的应用

      氢气发生器作为连接制氢环节与终端应用的关键设备，其核心需求是高效、稳定、安全地输出符合要求的高压氢气。高压PEM电解水制氢技术凭借其高压直出、纯净高效的优势，已成为中氢气发生器的技术路径，广泛应用于实验室、车载、分布式能源、加氢站等场景，适配不同压力与产氢量需求。

（一）应用设计核心原则

      基于高压PEM技术的氢气发生器，设计需围绕“高压适配、全自动调控、安全防护、成本优化"四大核心原则，实现技术与应用场景的精准匹配：

1. 高压适配设计：根据终端场景需求，设计0-10MPa（商用主流）、30MPa甚至更高压力的输出系统，优化电解槽密封结构与压力调节机制，确保高压下无泄漏、压力稳定可调。

2. 全自动化闭环控制：集成PLC控制系统、触摸屏操作界面与数据采集模块，实现纯水补给、电解产氢、压力调节、气体纯化、停机待机全流程无人干预，同时具备数据追溯与故障预警功能。

3. 安全分级防护：严格遵循《氢气站设计规范》，设置压力安全阀、氢气泄漏报警器、急停开关、温度联锁模块等，针对高压泄漏、氢气反渗、超温过载等风险，实现多级联锁保护，确保设备安全运行。

4. 成本与效率平衡：采用模块化设计，便于后期维护与扩容；优化催化剂负载量与膜材料选型，推广低铱催化剂、国产质子交换膜，降低设备成本，同时提升电解效率，目标能耗控制在≤5.5kWh/Nm³ H₂。

（二）典型应用场景

1. 实验室级高压氢气发生器

      面向高校、科研机构的精密测试、催化反应、材料制备等需求，实验室级氢气发生器需具备体积紧凑、纯度高、压力精准可调的特点。基于高压PEM技术的实验室发生器，额定产氢量通常为10-100NmL/min，输出压力0-10MPa连续可调，氢气纯度≥99.999%，可直接替代传统高压钢瓶，规避钢瓶运输、储存的安全风险，同时实现无人值守运行，适配实验室高精度用气需求。

2. 车载高压氢气发生器

      随着燃料电池汽车的发展，车载储氢压力已达到70MPa，传统低压制氢+压缩模式难以适配车载空间与能耗需求。高压PEM车载氢气发生器采用轻量化、紧凑型设计，可直接输出70MPa高压氢气，无需额外压缩设备，大幅降低车载系统体积与能耗；同时启动响应快，可适配车载动力系统的动态负载变化，搭配“风光储氢"一体化设计，实现可再生能源的高效消纳与氢能供应。

3. 分布式与工业级氢气发生器

      在分布式能源、小型化工中试、加氢站等场景，高压PEM氢气发生器可实现规模化产氢与高压直供。例如，小型加氢站采用高压PEM发生器，可直接输出30-40MPa高压氢气，适配加氢站储氢需求，无需额外压缩环节，降低加氢站建设成本与能耗；在分布式能源场景，发生器可与风电、光伏、储能电池集成，实现多余电能制氢储存，提升可再生能源消纳率，同时为周边工业用户提供高压高纯氢气。

四、高压PEM电解水制氢技术的发展趋势与优化方向

      当前，高压PEM电解水制氢技术已进入关键突破期，市场规模已突破80亿美元，其发展核心围绕低成本化、高压力化、智能化、国产化展开，具体趋势如下：

（一）低成本化突破

       核心方向是降低贵金属依赖与膜材料成本：开发过渡金属碳化物、氮化物等非贵金属催化剂，替代铂、铱等贵金属，降低催化剂成本；研发低成本质子交换膜，如全氟磺酸树脂与无机纳米粒子复合膜，提升膜的稳定性与使用寿命，同时降低膜材料价格，目标将PEM电解槽成本降低50%以上。

（二）高压力与高效率提升

      一方面，通过优化电解槽结构、密封设计与材料性能，推动输出压力向70MPa、200MPa等高压力等级突破，进一步适配车载、加氢站等场景需求；另一方面，优化流场设计与膜电极结构，提升电解电流密度（目标达到4A/cm²以上），提高产氢效率与系统功率密度。

（三）智能化与集成化发展

      结合物联网（IoT）与人工智能（AI）技术，开发“预测性维护+自适应调节"的智能控制系统，通过实时采集电解槽电压、电流、压力、温度等多维度数据，利用AI算法预测系统故障（如膜破损、阀门卡涩），并自动调整压力控制参数，实现系统长周期稳定运行；同时，推动“风光储氢"一体化集成，实现可再生能源与氢能的双向转换，提升系统综合能效。

（四）国产化替代加速

      当前，我国在PEM电解水制氢领域的核心材料（质子交换膜、催化剂）与关键部件仍存在进口依赖，未来将重点推进国产全氟磺酸膜、低贵金属催化剂、钛基双极板的研发与产业化，打破技术垄断，提升核心部件国产化率，推动高压PEM氢气发生器的规模化应用与成本下降。

五、结论

      高压PEM电解水制氢技术凭借高压直出、高效纯净、快速响应、结构紧凑等优势，已成为绿氢生产与高压氢气供应的核心技术路径，在实验室、车载、分布式能源、加氢站等场景的氢气发生器中得到广泛应用，有效解决了传统制氢技术能耗高、纯度低、高压适配性差的痛点。尽管当前该技术仍面临贵金属成本高、氢气反渗、核心材料依赖进口等瓶颈，但随着低成本化技术突破、智能化集成发展与国产化替代加速，高压PEM电解水制氢技术将逐步实现规模化商用，推动氢能产业向“更高压力、更高效率、更低成本、更智能"的方向演进，为“双碳"目标的实现提供核心技术支撑。未来，需进一步加强核心材料与关键技术的研发投入，优化氢气发生器的应用设计，推动技术与场景的深度融合，拓展其在更多领域的应用空间。

产品展示

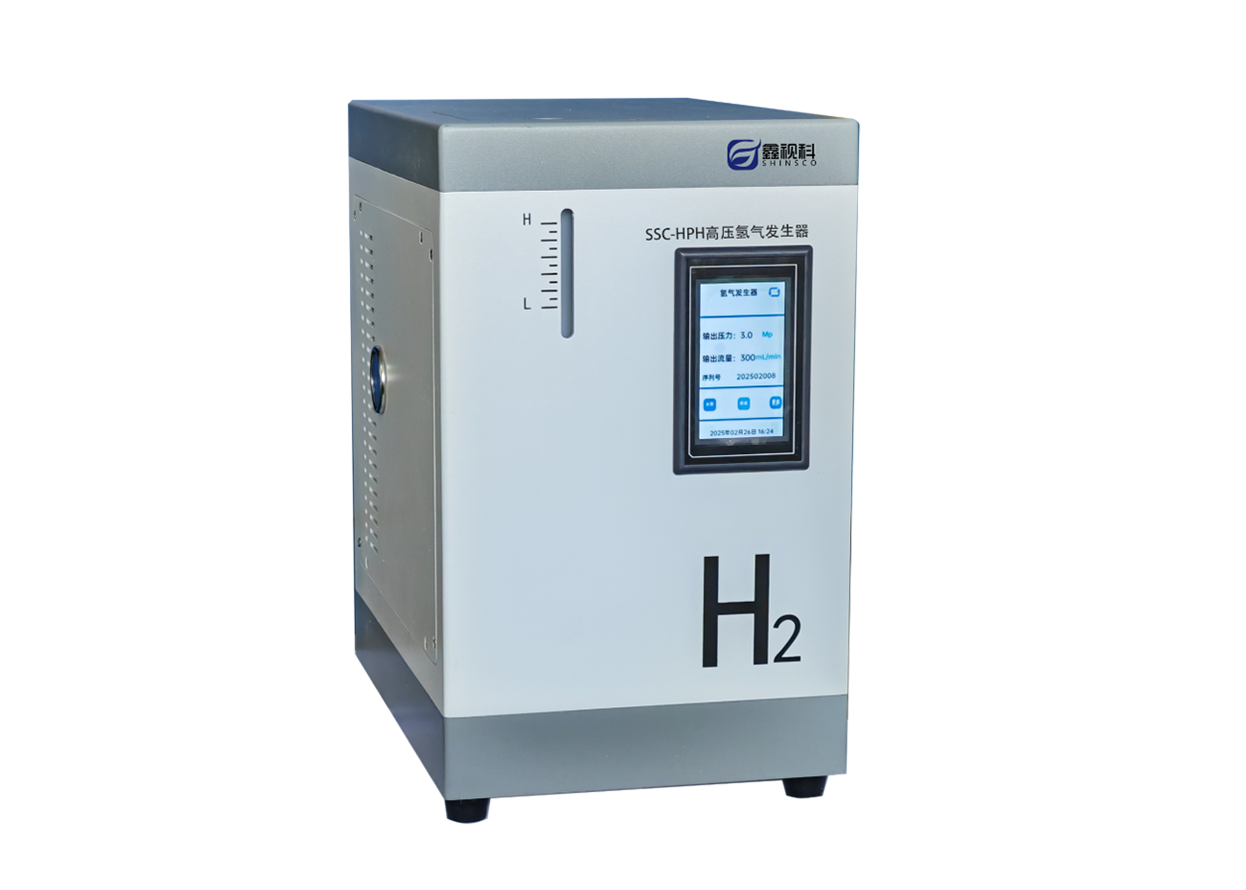

      SC-HPH高压氢气发生器是针对制药､精细化工､高校科研等行业研发的一款紧凑型实验室仪器;采用质子交换膜(SPE)电解制氢,直接电解纯水,无需增压泵,经过多级净化,得到高压高纯氢气｡仪器内置多个高灵敏度压力､温度､液位传感器，结合嵌入式操作系统，使维护更简便,使用更安全,操作更友好,可替代氢气钢瓶｡
