新一代高温催化流化床评价系统：模块化架构、温控与流化核心技术详解

     在煤化工、生物质气化、甲烷重整、CO₂资源化利用等高温催化工艺的研发与产业化进程中，催化剂性能评价是工艺迭代、配方优化、工业化放大的核心关键环节。传统高温流化床评价设备普遍存 在结构集成度低、温控精度差、流化状态不稳定、功能单一、拆装维护繁琐等痛点，难以适配高温工况下催化剂活性、选择性、耐磨性及长周期稳定性的精准测评需求。为解决行业技术瓶颈，新一代高温催化流化床评价系统通过模块化架构重构、高精度温控系统升级、流化核心结构优化，实现了高温工况下气固反应过程的精准模拟、数据的高效采集与试验流程的自动化管控，成为新型高温催化剂研发、工艺参数优化、工业化可行性验证的核心核心装备。本文将系统拆解该系统的模块化架构设计、温控核心技术、流化优化原理及综合应用优势，为高温催化领域试验装备选型与工艺研发提供技术参考。

一、系统研发背景与核心设计目标

    高温催化反应普遍处于800～1200℃温度区间，伴随气固两相剧烈流动、颗粒磨损、高温结焦、高压气密等复杂工况，对评价系统的耐高温性能、结构稳定性、工况模拟精度提出了高要求。传统流化床评价设备多为一体化定制结构，存在功能固化、兼容性差的问题，无法适配不同粒径、不同类型催化剂的测评需求；同时存在温控滞后、温度场分布不均、布风不均匀、流化死区较多等缺陷，导致试验数据重复性差、误差偏大，严重制约高温催化新工艺、新催化剂的研发效率。

     新一代高温催化流化床评价系统以模块化集成、高精度控温、稳定流化、全域适配、智能可控为核心设计目标，针对高温催化试验的核心痛点完成优化。系统可精准模拟工业流化床的高温、高速流化、连续反应工况，兼容间歇式、连续式多种试验模式，兼顾小试配方筛选、中试工艺验证等不同研发场景，有效解决了传统设备工况模拟失真、试验效率低、运维成本高的行业难题。

二、模块化整体架构设计：灵活集成，全域适配

    区别于传统设备一体化的固化结构，新一代高温催化流化床评价系统采用标准化模块化分层架构，按照功能划分为反应腔体模块、高精度温控模块、气路进料模块、流化布风模块、产物分析模块、智能控制模块、安全防护模块七大独立单元。各模块采用标准化接口对接，可根据试验需求自由组合、快速拆装、单独检修，大幅提升了设备的灵活性、兼容性与可维护性。

2.1 核心反应腔体模块

     反应腔体为系统核心反应单元，采用耐高温、抗结焦、耐腐蚀的特种合金材质，可长期耐受1200℃以上高温工况，同时满足高压气密试验要求。腔体采用分段式结构设计，分为预热段、流化反应段、沉降分离段，可精准模拟工业流化床的温度梯度与反应分区。模块支持快速拆卸清洗，可适配粉末状、颗粒状、球状等不同形态催化剂，同时兼容不同装填量的试验需求，有效解决传统设备腔体易结焦、清理困难、适配性差的问题。

2.2 气路与进料模块化单元

     气路模块采用多路独立精准控流设计，可实现空气、氮气、甲烷、二氧化碳、水蒸气等多种反应气体的精准配比与稳定输送，气体流量控制精度可达±0.1SCCM，满足各类高温催化氧化、重整、气化反应的气源需求。固体进料模块采用密闭式微量连续进料结构，可实现催化剂、固体原料的匀速稳定投料，杜绝高温工况下返气、漏料问题，保障试验过程的连续性与稳定性。所有气路、管路接口均采用标准化快插结构，拆装便捷，可根据试验工况快速切换单气路、多气路工作模式。

2.3 检测与控制模块化单元

      产物分析模块支持在线对接气相色谱、红外气体分析仪、质谱检测仪等检测设备，可实时采集反应产物组分、浓度、转化率等核心数据，实现反应过程的动态监测。智能控制模块搭载独立PLC控制系统与触控操作终端，集成数据采集、参数调节、曲线记录、异常报警等功能，所有试验参数可实时可视化展示，支持一键预设试验程序、自动升降温、自动稳压稳流，实现试验流程的全自动化管控。

2.4 安全防护模块化单元

      针对高温、高压、可燃气体工况，系统配置独立安全防护模块，集成超温断电、超压泄压、漏气检测、过载保护、紧急停机等多重防护机制，同时配备高温隔热防护结构，杜绝高温烫伤、设备过载、气体泄漏等安全风险，保障工况下设备与人员的安全，满足实验室标准化安全操作规范。

三、高精度温控核心技术：均匀温场，精准控温

     温度是影响高温催化反应速率、催化剂活性与反应选择性的核心参数，传统设备温控精度低、温场不均、升降温滞后的问题，是导致试验数据误差的主要原因。新一代系统通过加热结构优化、温控算法升级、隔热结构升级，构建了高精度、高稳定性的全域温控体系。

      在加热结构上，系统采用分布式环绕式加热技术，加热元件均匀包覆反应腔体全程，配合分段独立控温设计，可实现预热段、反应段、沉降段的分区精准控温，解决传统单点加热导致的局部温差过大、温场梯度混乱的问题。设备有效反应区温度均匀性≤±1℃，最高工作温度可达1200℃，满足各类高温催化反应的温度要求。

      在温控算法上，搭载优化后的PID智能温控算法，可实时采集腔体内部多点温度数据，动态调节加热功率，有效解决高温工况下温度滞后、超温波动的问题，升温速率可根据试验需求自由调节，降温过程采用梯度缓降控制，避免剧烈温差导致的设备结构损伤与催化剂性能失真。同时，系统配备多层纳米隔热保温结构，大幅降低腔体表面温度，减少热量损耗，提升温控稳定性的同时降低能耗。

四、流化核心优化技术：稳定流化，精准模拟工业工况

      气固流化状态的稳定性是流化床催化剂评价试验的核心关键，直接决定气固接触效率、反应均匀性与试验数据的真实性。传统设备布风结构单一，易出现气流偏流、流化死区、颗粒团聚、局部沟流等问题，无法真实还原工业流化床的流化状态。新一代高温催化流化床评价系统针对流化核心结构进行优化，大幅提升气固流化均匀性与稳定性。

      系统核心采用多孔式精密布风板+气流整流结构组合设计，布风板采用耐高温、高强度合金材质，孔径经过流体力学仿真优化，可实现气流均匀分散，杜绝局部气流集中问题。前置气流整流段可对进气进行稳压、整流处理，消除气流湍流波动，确保进入反应区的气流匀速、平稳。通过结构优化，设备可在宽流量、宽压力区间内，实现稳定的临界流化、充分流化状态，消除流化死区、沟流、腾涌等异常流化现象。

      同时，系统结合流体力学仿真模拟技术，针对不同催化剂颗粒粒径、密度、装填量，可精准匹配优流化气速与工况参数，真实复刻工业流化床连续流化、气固充分接触、颗粒循环扰动的工作状态，让实验室小试数据与工业生产工况高度匹配，为工艺放大、参数优化提供真实、可靠的试验依据。此外，优化后的流化结构可有效减少催化剂颗粒磨损、结焦、团聚问题，适配催化剂长周期稳定性测评试验。

五、系统综合应用优势与行业价值

     相较于传统流化床评价设备，新一代高温催化流化床评价系统凭借模块化架构、高精度温控、稳定流化三大核心优势，在高温催化试验场景中展现出强的应用价值。其一，模块化设计大幅降低设备运维成本，功能模块可独立更换、升级，无需整体拆机，设备使用寿命与适配性大幅提升；其二，高精度温控与稳定流化技术，解决试验数据重复性差、误差大的行业痛点，试验数据精准度、可信度显著提升；其三，全自动化控制模式简化试验操作流程，减少人工干预误差，大幅提升催化剂筛选、工艺优化的研发效率。

     目前，该系统已广泛应用于煤化工催化裂化、生物质热解气化、甲烷干重整、二氧化碳加氢、高温脱硝等领域的催化剂研发与工艺验证工作，可全面完成催化剂活性、选择性、耐磨性、热稳定性、抗结焦性能的评价，为高校科研院所、化工企业、新能源研发机构的高温催化技术创新提供核心装备支撑，助力双碳背景下新型高温催化工艺的产业化落地。

六、结语

      新一代高温催化流化床评价系统突破了传统试验设备的技术瓶颈，通过标准化模块化架构设计，实现了设备的灵活适配与便捷运维；通过高精度分区温控技术，保障了高温反应工况的精准模拟；通过流化结构优化，还原了工业流化床真实气固反应状态。三大核心技术的融合应用，有效解决了高温催化试验工况失真、数据不准、效率偏低的行业难题，为高温催化剂研发、催化工艺迭代、工业化参数放大提供了精准、高效、可靠的试验平台，将持续推动高温催化领域技术创新与产业升级。

产品展示

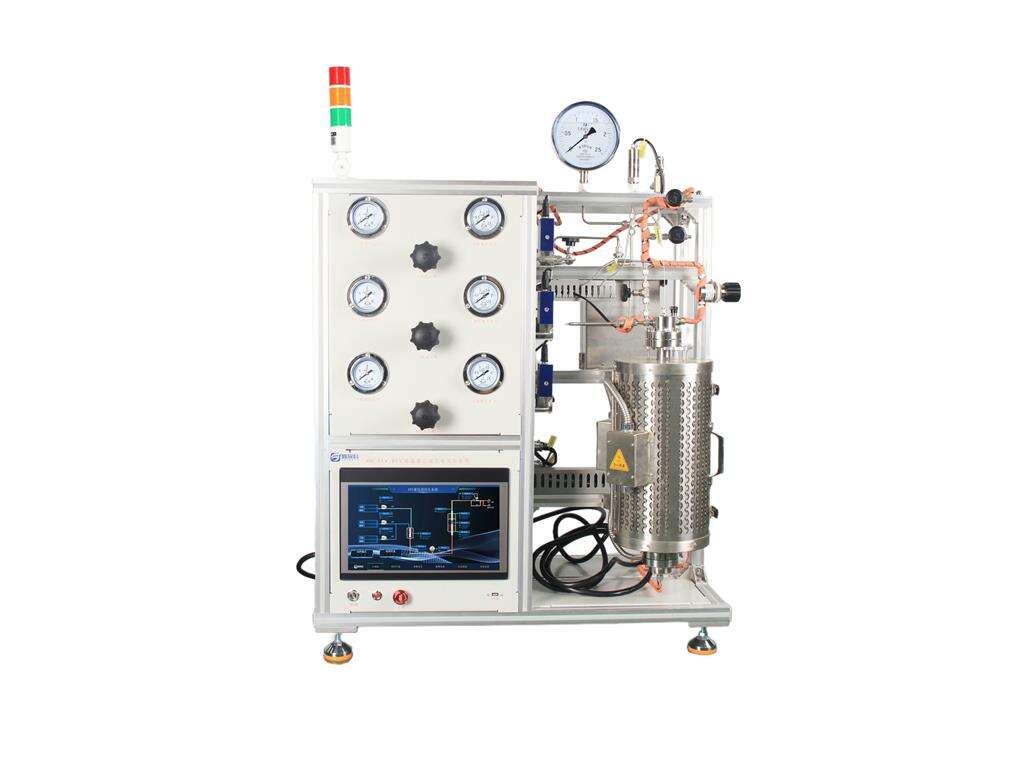

   高温催化流化床评价系统是一种用于实验室规模的高级反应工程装置，专门用于模拟、研究和评估催化剂在流化床反应器中的性能。它能够在高温、高压条件下，精确控制反应物料的流动与接触，实现对催化反应过程（如费托合成、甲醇制烯烃、生物质气化、重油裂化等）的量化分析与数据采集。该系统是催化剂研发、工艺优化和基础反应动力学研究的核心工具。

产品技术特点与优势：

      1. 优异的传热性能：流化床内颗粒剧烈运动，床层温度分布均匀，传热系数可达200-400W/(m²·K)，特别适用于强放热反应。由于颗粒在整个床层内混合激烈，整个反应器内温度趋于一致，避免了固定床反应器中常见的"热点"和"飞温"现象。

      2. 连续化操作能力:流化床使得固体拥有了流体的性质，可以实现固体物料的连续输入和输出。在催化剂失活速率高的过程中，颗粒能方便地在两台流化床反应器之间作循环流动，分别进行反应和再生操作，再生效率可达95%以上。

      3. 高反应效率:采用细颗粒催化剂，流固相界面积大（可达3280-16400m²/m³），有利于非均相反应的进行。气固接触效率提升40%以上，反应速率显著加快，转化率大幅提高。

      4. 操作弹性大:由于流固反应体系的孔隙率变化能够引起曳力系数的大幅度变化，流化床能够在较广的范围内形成致密的床层，操作弹性大，适应性强。

      5.高度模拟工业条件：能够最真实地模拟工业流化床反应器的流体状态（鼓泡、湍动、快速流化），数据更具指导意义。

     6.安全可靠：配备多级安全保护（超温、超压、断气、漏电保护），确保人员和设备安全。

     7.模块化设计：可根据用户需求灵活定制（如反应器尺寸、压力/温度范围、分析仪器配置）。
