解析催化高温反应仪温度控制机制：如何实现精准控温与反应稳定性

     在催化反应研究中，温度是影响反应速率、产物选择性及催化剂活性的核心参数，尤其在高温工况下（通常 200-1200℃），微小的温度波动可能导致实验数据偏差甚至反应失效。催化高温反应仪的温度控制机制通过 “感知 - 反馈 - 调节" 的闭环系统，结合硬件设计与算法优化，实现精准控温与长期反应稳定性，其核心逻辑可拆解为温度测量、信号处理、加热调节、干扰抑制四大模块，各模块协同作用构建可靠的温度控制体系。

一、核心基础：高精度温度测量系统 —— 控温的 “感知神经"

    温度控制的前提是准确获取反应腔（或催化剂床层）的真实温度，这一环节的精度直接决定后续控温效果。催化高温反应仪通常采用 “主传感器 + 辅助监测" 的双维度测量方案，关键技术细节如下：

  1. 传感器选型：适配高温与强腐蚀性环境

    核心传感器：热电偶（Thermocouple）

    是高温反应仪的测温元件，主流型号为 K 型（适用 0-1370℃）、S 型（铂铑 10 - 铂，适用 0-1760℃），其优势在于：

    耐高温：可直接插入反应腔或贴近催化剂床层，获取 “原位温度"，避免因测温点远离反应区导致的 “温度滞后"；

    响应快：热惯性小，能快速捕捉温度变化（响应时间通常＜1 秒），尤其适合反应过程中温度波动较大的场景（如放热反应）；

    抗干扰：材质耐酸碱、抗气体腐蚀（如 H₂、CO₂、SO₂等反应氛围），适配多领域催化实验（如能源催化、环境催化）。

    辅助监测：铂电阻（RTD）

    部分设备会在加热腔外壁或气路入口处加装铂电阻（如 PT100），用于监测 “环境温度"，辅助判断加热系统是否存在热泄漏，同时与热电偶数据交叉验证，避免单一传感器故障导致的控温失效。

  2. 测温点布局：解决 “温度梯度" 难题

    催化反应的核心区域是催化剂床层，若测温点位置不当，易出现 “显示温度≠实际反应温度" 的问题。合理的布局策略包括：

    多点分布式测温：在反应腔轴向（自上而下）设置 3-5 个热电偶，监测不同高度的温度梯度，尤其针对固定床反应仪，可避免 “热点"（局部温度过高）导致催化剂烧结；

    贴近床层测温：将热电偶探头直接插入催化剂颗粒之间（需避免破坏床层完整性），或采用 “套管式" 设计 —— 将热电偶封装在石英 / 陶瓷套管中，贴近床层外壁，既保护传感器又确保测温精度。

二、核心逻辑：闭环反馈控制系统 —— 控温的 “大脑中枢"

    温度测量后，需通过闭环控制系统将 “实际温度" 与 “设定温度" 进行对比，实时调整加热功率，这一过程依赖 “PID 算法 + 硬件执行" 的协同，是实现精准控温的核心。

   1. 经典 PID 控制：平衡 “精度" 与 “稳定性"

    催化高温反应仪普遍采用比例 - 积分 - 微分（PID）控制算法，其本质是通过三个参数的动态调整，消除温度偏差：

     比例（P）环节：根据 “当前偏差"（设定温度 - 实际温度）调整加热功率，偏差越大，功率调整幅度越大，快速缩小温差（如设定 800℃，实际 750℃时，P 环节会大幅提升加热功率）；

     积分（I）环节：消除 “静态偏差"（即系统稳定后仍存在的微小温差），例如反应达到设定温度后，若因热泄漏导致实际温度稳定在 798℃（偏差 2℃），I 环节会持续累积偏差，缓慢提升功率，直至实际温度达到 800℃并稳定；

     微分（D）环节：根据 “偏差变化速率" 预判温度趋势，抑制超调（如加热过程中温度快速上升，D 环节会提前降低功率，避免温度超过设定值后大幅波动）。

     为适配不同反应场景，设备会提供PID 参数自整定功能：设备通过预运行（如从室温升至设定温度），自动分析温度变化曲线，计算优 P、I、D 值 —— 例如针对放热反应（如甲烷氧化），会增大 D 参数以抑制温度骤升；针对吸热反应（如 CO₂加氢），会增大 I 参数以补偿热量消耗导致的偏差。

   2. 分级控温：从 “加热源" 到 “反应腔" 的精准传递

     加热系统的热量需通过 “加热体 - 保温层 - 反应腔" 的路径传递至反应区，若仅控制加热体温度，易因热损失导致反应腔温度偏低。因此，主流设备采用 “双区 / 多区加热 +   分级控温" 设计：

     双区加热：将加热系统分为 “主加热区"（直接加热反应腔）和 “预热区"（加热反应气入口管路），主加热区通过 PID 控制反应腔温度，预热区则将反应气加热至接近反应温度，避免低温气体进入反应腔导致局部温度波动；

     多区加热：针对长径比大的反应腔（如固定床反应器），沿轴向分为 3-4 个独立加热区，每个加热区配备单独的热电偶与 PID 控制器，分别调整功率，消除轴向温度梯度（如确保反应腔上下温差≤±1℃）。

三、硬件支撑：加热与保温系统 —— 控温的 “执行与保障"

    精准的算法需依托可靠的硬件实现，加热系统的功率调节能力与保温系统的热损失控制，是保障反应稳定性的关键。

    1. 加热系统：实现 “无级功率调节"

     加热体的功率输出需与 PID 算法的指令精准匹配，避免 “功率骤升骤降" 导致温度波动，主流技术方案包括：

    可控硅（SCR）调压：通过调整可控硅的导通角，实现加热功率的连续调节（而非 “通断式" 控制），功率调节范围可从 0-100% 无缝切换，尤其适合大功率加热（如 5-15kW），控温精度可达 ±0.5℃；

    红外加热管 / 加热带：相比传统电阻丝加热，红外加热具有 “热辐射均匀、升温速度快" 的优势，加热体可贴合反应腔外壁或环绕设置，热量传递更均匀，减少局部过热；部分设备采用 “蜂窝式" 红外加热模块，进一步提升加热面积与温度均匀性。

   2. 保温系统：最小化热损失，降低控温负荷

     若保温效果差，加热系统需持续补偿热损失，易导致温度波动且能耗升高。高性能保温设计包括：

     多层复合保温材料：内层采用高纯度氧化铝陶瓷纤维（耐温 1400℃以上，导热系数低），中层为硅酸铝棉，外层为不锈钢外壳，形成 “隔热屏障"，使设备外壁温度≤50℃（室温附近），热损失率控制在 5% 以内；

      密封式结构：反应腔与保温层之间采用耐高温密封胶（如硅酮密封胶）或金属密封圈，避免冷空气进入保温层形成对流换热，同时防止反应气泄漏（尤其针对有毒 / 易燃反应氛围）；

      惰性气体保护：部分高温设备（如＞1000℃）会在保温层内部通入惰性气体（如 Ar），隔绝空气，避免加热体氧化，同时进一步减少热对流损失。

四、关键优化：干扰抑制技术 —— 保障长期反应稳定性

     在实际实验中，外部环境变化（如室温波动、电网电压不稳）或内部反应特性（如放热 / 吸热）会对温度控制产生干扰，需通过针对性设计抑制干扰，确保反应长期稳定（通常要求连续运行数小时至数十小时，温度波动≤±1℃）。

1. 应对内部反应干扰：动态功率补偿

     催化反应的热效应（放热或吸热）是导致温度波动的主要内部因素，需通过 “实时功率补偿" 应对：

     放热反应（如催化燃烧）：反应释放的热量会导致温度上升，系统通过热电偶实时监测温度偏差，PID 算法快速降低加热功率，若偏差过大（如超过 5℃），部分设备会启动 “冷却辅助系统"（如在反应腔外壁设置冷却水管，通过电磁阀控制冷却水流量），快速带走多余热量；

    吸热反应（如蒸汽重整）：反应消耗热量会导致温度下降，系统则自动提升加热功率，同时通过 “预热区" 提前加热反应气（如将水蒸气与原料气预热至反应温度），减少反应过程中的热量消耗。

2. 应对外部环境干扰：抗波动设计

    电网电压稳定：配备稳压电源模块，避免电网电压波动（如 220V±10%）导致加热功率不稳定，确保加热体输出功率与 PID 指令一致；

     环境温度补偿：通过外壁铂电阻监测实验室室温变化，若室温骤降（如空调开启），系统自动微调加热功率（如提升 1-2%），补偿额外的热损失；

     气路流量稳定：反应气流量变化会导致换热效率改变（如流量增大时，带走的热量增加），设备通常搭配高精度质量流量控制器（MFC），稳定气路流量，同时在 PID 控制中加入 “流量 - 温度联动补偿"—— 当流量变化时，提前调整加热功率，避免温度波动。

五、总结：精准控温与反应稳定性的核心要素

     催化高温反应仪的温度控制是 “测量精度 - 算法优化 - 硬件可靠 - 干扰抑制" 的系统性工程，其最终目标是让反应区温度 “稳、准、匀"：

     “准" 依赖高精度热电偶与合理的测温布局，确保温度数据真实反映反应状态；

      “稳" 依托 PID 闭环控制与动态功率补偿，消除内外干扰导致的温度波动；

      “匀" 通过多区加热与高效保温，避免反应腔出现温度梯度。

      这一机制的不断优化（如引入 AI 自适应控制、原位表征联用），也推动催化高温反应仪从 “单纯控温设备" 向 “智能化反应研究平台" 升级，为能源转化、环境保护、精细化工等领域的催化机理研究提供更可靠的技术支撑。

产品展示

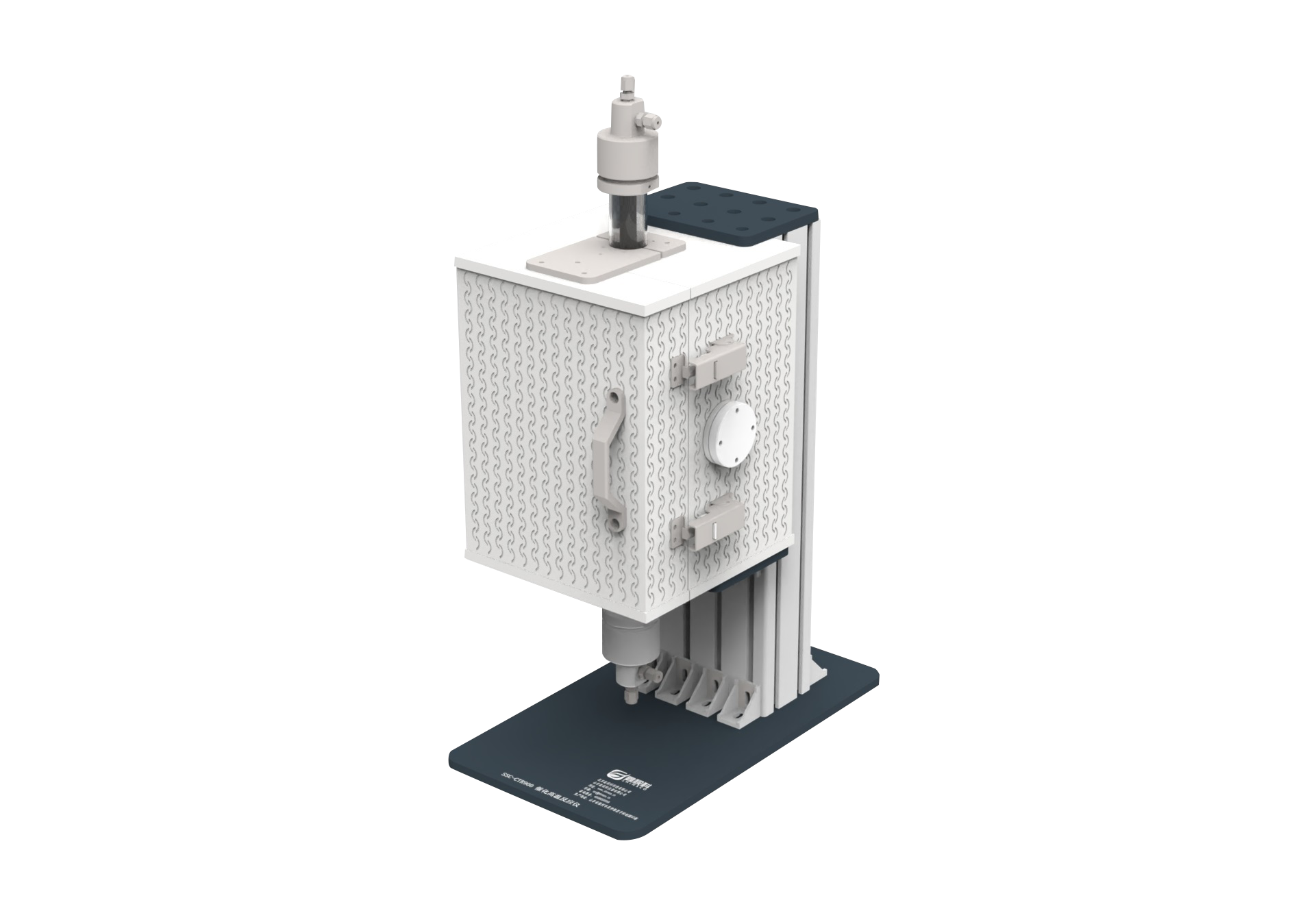

        SSC-CTR900 催化高温反应仪适用于常规高温高压催化反应、光热协同化、催化剂的评价及筛选、可做光催化的反应动力学、反应历程等方面的研究。主要应用到高温高压光热催化反应，光热协同催化，具体可用于半导体材料的合成烧结、催化剂材料的制备、催化剂材料的活性评价、光解水制氢、光解水制氧、二氧化碳还原、气相光催化、甲醛乙醛气体的光催化降解、苯系物的降解分析、VOCs、NOx、SOx、固氮等领域。实现气固液多相体系催化反应，气固高温高压的催化反应，满足大多数催化剂的评价需求。

      产品优势：

      SSC-CTR900催化高温反应仪的优势特点

     1)高温高压催化反应仪可实现催化高温<900℃C高压<10MPa反应实验

     2)紫外、可见、红外等光源照射到催化剂材料的表面，实现光热协同和光诱导催化;

     3)光热催化反应器采用高透光石英玻璃管，也可以采用高压反应管，兼容≤30mm 反应管;

     4)可以实现气氛保护、抽取真空、PECVD、多种气体流量控制等功能;

     5)可以外接鼓泡配气、背压阀、气液分离器、气相色谱等，实现各种功能的扩展;

     6) 采取模块化设计，可以实现光源、高温反应炉、高温石英反应器、高真空、固定床反应、光热反应等匹配使用;

     7) 高温高压催化反应仪，小的占地面积，可多功能灵活，即买即用。
