高温高压环境下催化剂评价系统的流体控制与压力稳定技术

在高温高压（HPHT）工况下，催化剂评价系统的流体控制精度与压力稳定性直接决定了评价数据的可靠性与催化剂性能分析的准确性。本文围绕 HPHT 环境下流体体系的特殊性，系统分析了流体控制与压力稳定技术的核心挑战，从流体输送、压力调控、系统集成三个维度，阐述了高精度泵体选型、多阶段压力控制策略、抗干扰设计等关键技术路径，并结合实验案例验证了技术方案的有效性，为 HPHT 催化剂评价系统的优化设计与工程应用提供参考。

一、技术背景与核心挑战

高温高压环境（通常指温度＞300℃、压力＞10MPa）是加氢、重整、超临界反应等催化过程的典型工况，此类环境下流体的物理化学性质发生显著变化，为催化剂评价系统的流体控制与压力稳定带来多重挑战：

（一）流体性质变化引发的控制难题

黏度与密度突变：高温下流体黏度显著降低，易导致输送过程中的 “脉冲效应"；高压则使流体密度增大，增加了流量计量的非线性误差。

相态波动风险：当系统温度、压力接近流体临界值时，易出现气液两相共存现象，导致流体流量、浓度分布不均，直接影响催化剂与反应物的接触效率。

（二）系统稳定性的双重干扰

内源性干扰：催化剂反应过程中可能伴随放热 / 吸热效应，导致系统温度波动，进而通过 “温度 - 压力耦合效应" 影响压力稳定性；同时，反应产物的生成可能改变流体组分，增加流体控制的复杂度。

外源性干扰：外部供电波动、环境温度变化、管路振动等因素，易导致泵体输出压力波动、阀门开关延迟，进一步降低系统控制精度。

二、流体控制技术的关键实现路径

HPHT 催化剂评价系统的流体控制需满足 “高精度、低脉冲、抗波动" 要求，核心技术集中在流体输送单元、流量调节单元与管路适配设计三个方面：

（一）高精度流体输送单元选型与优化

流体输送的核心是消除脉冲、稳定流量，需根据流体相态（气相 / 液相 / 超临界相）选择适配的输送设备：

液相输送：优先采用双柱塞恒流泵，通过 “双柱塞交替工作" 抵消单柱塞泵的脉冲效应，配合进口单向阀（如陶瓷阀芯）减少流体回流；对于高黏度流体（如重油），需增加泵体预热模块，将流体黏度控制在 50-100cP 范围内，降低输送阻力。

气相输送：采用 “质量流量控制器（MFC）+ 背压阀" 组合方案，MFC 通过热式 / 差压式原理实现气体流量的精准计量（精度 ±0.5% FS），背压阀则维持下游压力稳定，避免气体因压力波动导致的流量漂移。

超临界流体输送：需采用高压变频柱塞泵，结合 “预加热 - 稳压 - 计量" 三级模块，确保流体在进入反应釜前达到超临界状态，同时通过流量反馈调节泵体转速，补偿超临界流体密度变化带来的流量误差。

（二）动态流量调节与精准分配技术

针对多组分反应物的配比需求，需实现流体流量的动态调节与精准分配：

多通道流量协同控制：采用分布式控制系统（DCS），将各流体通道的流量信号实时传输至中央控制器，通过 PID 算法实现多通道流量的协同调节（响应时间＜1s），确保反应物配比偏差＜1%。

微流量调节技术：对于微量催化剂助剂（如 ppm 级促进剂），采用注射泵 + 微流量阀组合，注射泵提供稳定的微量流体输出（最小流量可达 0.1μL/min），微流量阀则通过压电驱动实现流量的精细调节，避免助剂浓度波动影响催化剂活性评价。

（三）管路系统的抗干扰设计

管路是流体传输的 “通道"，其材质、结构设计直接影响流体控制稳定性：

材质选择：优先采用 316L 不锈钢或哈氏合金，前者适用于一般 HPHT 环境（耐温≤450℃、耐压≤30MPa），后者可耐受腐蚀性流体（如含硫、含氯反应体系） 与更高温度（≤600℃）；内壁需进行抛光处理（粗糙度 Ra≤0.8μm），减少流体滞留与吸附。

结构优化：采用 “短路径、低死角" 管路设计，减少管路长度与弯头数量（每增加一个 90° 弯头，压力损失增加 5%-10%）；在流体混合单元采用静态混合器，通过螺旋结构实现流体的快速均匀混合，避免因混合不均导致的局部反应异常。

三、压力稳定技术的核心策略

HPHT 环境下的压力稳定需解决 “压力波动抑制" 与 “紧急泄压保护" 两大问题，通常采用 “分级控制 + 动态补偿" 的技术路线：

（一）多阶段压力控制体系

根据系统压力变化规律，构建 “上游稳压 - 反应釜控压 - 下游泄压" 三级压力控制体系：

上游稳压环节：在流体进入反应釜前，通过先导式减压阀将压力稳定在设定值 ±0.05MPa 范围内，避免上游输送压力波动直接传递至反应釜；对于气相体系，需配合气体缓冲罐（容积根据流量确定，通常为 1-5L），进一步吸收压力脉冲。

反应釜控压环节：采用电子背压阀（EBPR） 作为核心控压元件，EBPR 通过压力传感器实时采集反应釜压力信号，结合 PID 闭环控制调节阀门开度（响应时间＜200ms），实现压力控制精度 ±0.1MPa；针对放热反应，需在 EBPR 与反应釜之间增加冷却模块，避免高温流体损坏阀门密封件。

下游泄压环节：设置 “主泄压阀 + 备用安全阀" 双重保护，主泄压阀为电磁驱动式，当系统压力超过设定值 10% 时自动开启泄压；备用安全阀为弹簧式，作为保护，其开启压力比主泄压阀高 5%，确保系统压力不超过设计上限。

（二）压力波动的动态补偿技术

针对反应过程中因温度变化、产物生成导致的 “动态压力波动"，需采用主动补偿技术：

温度 - 压力耦合补偿：在反应釜外壁安装铂电阻温度传感器，实时监测反应温度，当温度变化超过 ±5℃时，控制器自动调节 EBPR 的设定压力（根据流体的温度 - 蒸气压曲线），抵消温度变化对压力的影响。

产物流量补偿：对于生成气体产物的反应，在反应釜出口安装气体质量流量计，当产物气体流量增加导致压力上升时，控制器自动增大 EBPR 的阀门开度，维持系统压力稳定；同时，通过调节反应物进料流量，避免产物过度积累。

（三）系统泄漏的预防与监测

泄漏是导致压力不稳定的重要原因，需从设计、安装、监测三方面预防：

密封结构优化：反应釜法兰采用 “金属缠绕垫片 + 螺栓预紧力控制"，预紧力通过扭矩扳手精确控制（根据垫片材质确定，如 316L 垫片预紧扭矩为 50-80N・m）；阀门密封采用聚四氟乙烯（PTFE）或金属密封，其中金属密封适用于超高温高压环境（＞500℃、＞50MPa）。

泄漏监测系统：在关键接头（如反应釜法兰、阀门接口）安装压力传感器与氦质谱检漏仪，压力传感器实时监测局部压力，若出现压力骤降则触发报警；氦质谱检漏仪可实现微量泄漏检测（最小检漏率≤1×10⁻¹⁰Pa・m³/s），确保系统密封性满足 HPHT 工况要求。

四、实验验证与应用案例

以 “重油加氢催化剂评价系统"（工况：温度 380℃、压力 18MPa，流体为重油 + 氢气）为例，验证流体控制与压力稳定技术的有效性：

（一）实验系统配置

流体输送：液相（重油）采用双柱塞恒流泵（流量范围 0.1-10mL/min，精度 ±0.5%），气相（氢气）采用 MFC（流量范围 10-100mL/min，精度 ±0.3%）；

压力控制：反应釜出口设置 EBPR（控压范围 0-30MPa，精度 ±0.1MPa），配合 1L 氢气缓冲罐；

监测系统：反应釜内安装铠装热电偶（测温精度 ±1℃）与压力传感器（测压精度 ±0.05MPa），实时采集温度、压力数据。

（二）实验结果分析

流体控制精度：在 180min 连续运行过程中，重油流量波动范围为设定值的 ±0.3%，氢气流量波动范围为 ±0.2%，满足多组分反应物的配比要求；

压力稳定性：反应过程中因加氢放热导致温度短暂上升至 390℃，EBPR 通过动态补偿将压力波动控制在 18±0.08MPa 范围内，未出现压力骤升或骤降；

长期运行可靠性：系统连续运行 72h，未检测到明显泄漏，压力控制精度维持在 ±0.1MPa，验证了密封设计与压力控制策略的有效性。

五、技术发展趋势

随着催化剂评价向 “高参数、高自动化、高智能化" 方向发展，流体控制与压力稳定技术将呈现三大趋势：

智能化控制：引入机器学习算法，通过分析历史温度、压力、流量数据，建立 “工况 - 控制参数" 预测模型，实现压力、流量的自适应调节，进一步提升系统抗干扰能力；

微型化集成：采用微机电系统（MEMS）技术，开发微型化 HPHT 评价模块（体积仅为传统系统的 1/10），配合微流量控制芯片与微型背压阀，满足微量催化剂（μg 级）的评价需求；

多场耦合调控：未来系统将融合温度、压力、磁场等多场控制，通过多场协同优化催化剂反应环境，同时实现流体控制与反应过程的实时耦合分析，为催化剂性能研究提供更全面的技术支撑。

结语

高温高压环境下催化剂评价系统的流体控制与压力稳定技术，是连接 “实验室基础研究" 与 “工业催化应用" 的关键桥梁。通过优化流体输送单元、构建多阶段压力控制体系、强化系统抗干扰设计，可有效提升评价数据的可靠性与准确性。未来，随着智能化、微型化技术的融入，该领域技术将进一步突破，为高效催化剂的研发与工业化应用提供更有力的技术保障。

产品展示

高温高压热催化评价系统为一套用于完成催化剂活性评价及筛选的反应仪器，适用于气体、液体或气液同时进料；气固、液固、气液固反应，能够实现温度、气相流量、液相流量的自动控制，反应温度能够实现程序控制升温（线性升温），通过程序升温设定实验温度的升温时间和保温时间，配合GC等分析仪器对不同压力、温度下的实验产物进行阶段性在线检测分析。

系统可以应用于催化剂评价、多通道固定床反应、高通量催化剂评价、实验室反应、催化裂化试验、煤化工、加氢脱氢试验、蒸馏吸筹抽提、聚合、环保、釜式反应、费托合成、甲烷化、二氧化碳综合利用、生物质热解等。

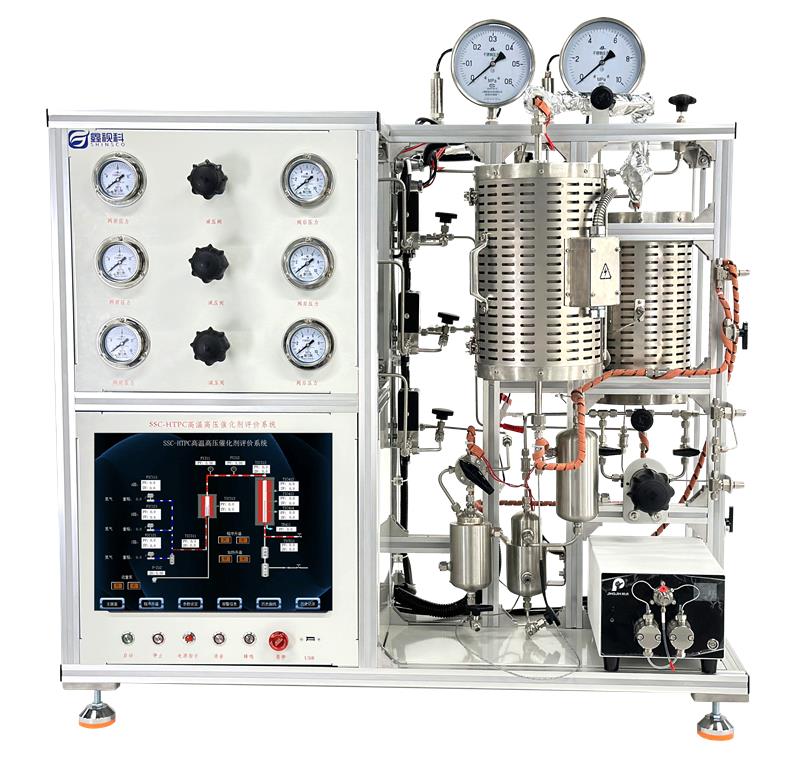

高温高压热催化评价系统，框架采用工业铝型材结构。装置包括：进料系统、恒压、稳流系统、预热系统、反应系统、产物收集系统、PLC控制系统。系统共有三路气相进料和一路液相进料；气相物料和液相物料经过预热炉预热气化混合均匀后，进入反应器进行反应；反应产物经冷凝器冷凝后进入气液分离器进行分离，气相产物经背压阀排空或进入色谱进行分析，液相产物在气液分离器底部沉积储存，根据需要针阀或调节阀进行取样或排空。
