电解水制氢的核心设备：深度解析高压氢气发生器

      在“双碳"目标下，氢能作为清洁、高效的二次能源，正成为能源转型的关键载体。电解水制氢因具备原料来源广泛（水）、产物纯净（氢气与氧气）等优势，被视为未来绿氢生产的主流技术路径。而高压氢气发生器作为电解水制氢系统的核心设备，直接决定了氢气的生产效率、纯度与存储运输成本，其技术水平的提升对氢能产业的发展具有决定性意义。本文将从工作原理、核心组件、技术优势、现存挑战及发展趋势等方面，对高压氢气发生器进行深度解析。

一、核心定位：高压氢气发生器在电解水制氢系统中的作用

      电解水制氢系统主要由电解槽、氢气处理单元、氧气处理单元、控制系统及辅助设备构成，其中高压氢气发生器整合了电解反应与氢气压缩的核心功能，承担着“将电能转化为氢能并实现氢气高压存储"的双重任务。传统电解水制氢系统中，电解槽产生的氢气压力较低（通常为0.1-0.3MPa），需额外配置压缩机进行加压，这不仅增加了系统的占地面积与能耗，还可能因中间环节导致氢气损耗。而高压氢气发生器通过优化电解槽结构与电解工艺，可直接产出高压氢气（通常为30-70MPa，部分设备可达100MPa以上），大幅简化了系统流程，降低了能源消耗与设备投资，成为当前电解水制氢设备研发的核心方向。

二、工作原理：电解与高压集成的技术逻辑

      高压氢气发生器的工作原理以电解水反应为基础，同时通过结构设计实现高压环境下的稳定运行，其核心过程可分为电解反应、气体分离与高压保持三个阶段。

1. 电解反应阶段

      在电解槽内部，通过施加直流电场，水分子在电极表面发生电化学反应。阴极发生还原反应，水分子得到电子生成氢气和氢氧根离子，反应式为2H₂O + 2e⁻ = H₂↑ + 2OH⁻；阳极发生氧化反应，氢氧根离子失去电子生成氧气和水分子，反应式为4OH⁻ - 4e⁻ = O₂↑ + 2H₂O。整体反应式为2H₂O = 2H₂↑ + O₂↑（条件：通电）。与低压电解槽不同，高压氢气发生器的电解槽采用密封式结构，能够承受反应过程中产生的气体压力，为高压氢气的直接生成提供环境基础。

2. 气体分离阶段

      电解反应产生的氢气与氧气需在高压环境下实现高效分离，避免气体混合导致安全隐患。根据电解技术路线的不同，气体分离方式主要分为两种：一是碱性电解（AWE）的隔膜分离，利用石棉或高分子隔膜阻止气体穿透，同时允许电解质离子通过；二是质子交换膜电解（PEM）的膜分离，通过质子交换膜仅允许氢离子通过，实现氢气与氧气的物理隔离。高压环境下，隔膜/膜的密封性与稳定性至关重要，直接影响气体分离效率与设备运行安全。

3. 高压保持与输出阶段

      分离后的氢气在电解槽密封空间内持续积累，压力逐渐升高至设定值。设备通过压力传感器实时监测氢气压力，当压力达到阈值时，控制系统调节电解电流或开启泄压阀，维持系统压力稳定。高压氢气经脱水、除杂等简单处理后，直接通过高压接口输出至储氢容器或加氢设备，无需额外加压环节，显著提升了系统的能源利用效率。

三、核心组件：决定设备性能的关键单元

      高压氢气发生器的性能依赖于各核心组件的协同工作，其中电解槽、电极、隔膜/膜、高压密封结构及控制系统是决定设备效率、寿命与安全性的关键。

1. 电解槽：高压环境的核心载体

      电解槽是高压氢气发生器的“心脏"，其结构设计直接影响设备的耐压性能与电解效率。目前主流的高压电解槽多采用板式结构，由多个电解单元串联组成，每个单元包括电极、隔膜/膜及密封件。电解槽的壳体通常采用高强度不锈钢或钛合金材料，具备优异的抗压、耐腐蚀性能，可承受数十兆帕的压力。同时，电解槽内部采用均流设计，确保电解液（或质子）均匀分布，避免局部反应过度导致电极损耗。

2. 电极：电化学反应的核心场所

     电极是电化学反应的发生界面，其催化活性、导电性与稳定性直接决定电解效率与设备寿命。高压环境下，电极需承受更高的电流密度与压力冲击，因此对材料性能提出了更高要求。碱性高压发生器的电极多采用镍基合金（如镍网、镍海绵），并通过镀铂、镀铱等方式提升催化活性；质子交换膜高压发生器则以铂、铱等贵金属为催化剂，负载在碳纸或钛网上，形成高效催化层。此外，电极的多孔结构设计可增大反应接触面积，进一步提升电解效率。

3. 隔膜/膜：气体分离与离子传导的关键

     隔膜/膜是实现气体分离与离子传导的核心组件，其性能直接影响氢气纯度与设备能耗。碱性系统中，隔膜需具备良好的离子传导性与气体阻隔性，传统石棉隔膜因环保问题逐渐被高分子复合隔膜（如聚乙烯醇、聚砜复合隔膜）取代；质子交换膜系统中，全氟磺酸膜（如杜邦Nafion膜）因质子传导率高、化学稳定性好而成为主流，但其成本较高，目前研究热点集中在非氟质子交换膜的开发与应用，以降低设备成本。

4. 高压密封结构：设备安全的重要保障

      高压密封结构是防止气体泄漏的关键，直接关系到设备运行安全。高压氢气发生器的密封部位主要包括电解槽盖板与壳体的连接、电极接线柱与壳体的贯穿处等。密封方式通常采用“金属密封+弹性密封"的复合结构，金属密封（如铜垫、铝垫）可承受高压冲击，弹性密封（如氟橡胶、全氟醚橡胶）则用于填补微小间隙，确保密封性能。同时，密封材料需具备良好的耐腐蚀性，避免被电解液或氢气、氧气侵蚀导致密封失效。

5. 控制系统：设备稳定运行的“大脑"

      控制系统由传感器、控制器与执行器组成，负责实时监测设备运行参数（如压力、温度、电流、电压），并根据设定值调节运行状态吗，温度传感器监测电解槽温度，避免温度过高导致电极损耗或隔膜/膜性能下降；电流电压控制系统则通过调节输入电流，实现氢气产量的精准控制。此外，控制系统还具备故障报警功能，当出现气体泄漏、压力异常等情况时，立即触发停机保护，保障设备安全。

四、技术优势：推动电解水制氢产业升级的核心动力

      与传统“低压电解+压缩机"的制氢模式相比，高压氢气发生器具备显著的技术优势，主要体现在能源效率、系统集成度、运行成本与安全性四个方面。

1. 能源效率更高

      传统制氢系统中，压缩机的能耗占系统总能耗的10%-20%，而高压氢气发生器直接产出高压氢气，省去了压缩机的能耗环节，系统能源效率可提升5%-15%。以1000Nm³/h的制氢系统为例，高压氢气发生器每年可节省数万千瓦时的电能，显著降低了制氢成本。

2. 系统集成度更高

    高压氢气发生器将电解、气体分离、高压存储等功能整合为一体，大幅简化了系统结构，占地面积仅为传统系统的60%-70%。这一优势使其更适用于分布式制氢场景（如加氢站现场制氢），减少了设备安装空间与管线连接，降低了系统建设成本。

3. 运行成本更低

      除了节省压缩机能耗外，高压氢气发生器还减少了设备维护成本。传统系统中，压缩机的运动部件易磨损，需定期更换润滑油与密封件，而高压氢气发生器的运动部件较少，维护周期更长（通常为传统系统的2-3倍）。同时，直接产出的高压氢气纯度更高（可达99.999%以上），减少了后续提纯环节的成本投入。

4. 安全性更优

      高压氢气发生器采用密封式结构，减少了氢气与空气的接触机会，降低了泄漏风险。同时，设备配备了多重安全保护装置，如压力超限泄压阀、气体泄漏检测传感器、过温保护等，可实现故障的实时监测与快速响应。此外，省去压缩机环节后，减少了机械摩擦产生的火花隐患，进一步提升了系统运行安全性。

五、现存挑战：制约技术推广的关键瓶颈

      尽管高压氢气发生器具备显著优势，但目前其技术推广仍面临诸多挑战，主要集中在材料成本、设备寿命、规模化生产与适配性四个方面。

1. 核心材料成本高昂

     质子交换膜高压发生器的核心材料（如全氟质子交换膜、铂基催化剂）成本较高，导致设备初始投资是碱性低压设备的2-3倍；碱性高压发生器虽成本相对较低，但镍基电极的催化活性仍需提升，部分隔膜材料依赖进口。材料成本过高成为制约高压氢气发生器大规模推广的主要瓶颈。

2. 设备寿命有待提升

     高压环境下，电解液的腐蚀性与气体的冲击性对设备组件的损耗更大。碱性高压发生器的隔膜易受电解液侵蚀而老化，质子交换膜高压发生器的催化剂易因积碳、中毒导致活性下降，这些问题导致高压氢气发生器的平均寿命（通常为5-8年）低于低压设备（8-10年）。提升核心组件的耐损耗性能，延长设备寿命，是当前研发的重点方向。

3. 规模化生产能力不足

     目前高压氢气发生器的生产仍以小批量定制为主，缺乏标准化的生产流程与质量控制体系，导致设备一致性差、生产成本高。同时，大型高压电解槽的设计与制造难度较大，制约了高压氢气发生器在大规模制氢项目中的应用。

4. 与可再生能源的适配性需优化

       绿氢生产依赖风电、光伏等可再生能源，其出力的波动性会导致电解电流频繁变化，影响高压氢气发生器的运行稳定性。目前高压氢气发生器的动态响应速度较慢（通常为秒级），难以适应可再生能源的快速波动，需通过优化控制系统与电解槽结构，提升设备的变负荷运行能力。

六、发展趋势

       为突破现存挑战，高压氢气发生器的技术发展将围绕“降成本、提寿命、扩规模、强适配"四个核心目标展开，未来主要呈现以下趋势。

1. 低成本材料研发与应用

      在催化剂方面，通过合金化（如铂镍合金、铱钌合金）、核壳结构设计等方式减少贵金属用量，同时开发非贵金属催化剂（如过渡金属碳化物、氮化物）；在隔膜/膜方面，推进非氟质子交换膜、高性能碱性复合隔膜的产业化应用，降低材料成本。此外，通过规模化生产与供应链整合，进一步降低设备制造成本。

2. 核心组件性能提升

     采用表面改性技术（如涂层、等离子处理）提升电极的耐腐蚀性与催化活性；开发新型密封材料与结构，增强设备的高压密封性能与使用寿命；优化电解槽的流场与温度场设计，减少局部损耗，提升设备整体运行稳定性。

3. 规模化与标准化发展

      制定高压氢气发生器的行业标准与测试规范，明确设备性能指标、安全要求与检测方法；推进设备核心组件的标准化生产，实现电解槽、控制系统等单元的模块化设计，提升设备的一致性与可维护性；开发大型化高压电解槽（单槽产能超过1000Nm³/h），满足大规模绿氢生产项目的需求。

4. 与可再生能源的深度适配

      优化控制系统的算法设计，提升设备的动态响应速度（达到毫秒级），实现对可再生能源波动的快速跟踪；开发“电解槽+储能"一体化系统，通过储能单元平抑电流波动，保障设备稳定运行；结合智能控制技术，实现设备运行参数的实时优化与远程监控，提升系统的智能化水平。

5. 多技术路线融合发展

       探索碱性电解与质子交换膜电解的融合技术，结合碱性设备成本低与质子交换膜设备效率高的优势；发展高温高压电解技术，利用工业余热提升电解效率，降低能耗；推动高压氢气发生器与储氢、加氢设备的集成化设计，形成“制-储-加"一体化系统，提升氢能产业链的整体效率。

七、结语

      高压氢气发生器作为电解水制氢的核心设备，其技术进步直接推动着绿氢生产向高效、低成本、规模化方向发展。尽管目前仍面临材料成本、设备寿命等挑战，但随着低成本材料研发、核心组件性能提升与标准化生产的推进，高压氢气发生器将在氢能产业中发挥越来越重要的作用。未来，通过技术创新与产业协同，高压氢气发生器有望实现与可再生能源的深度融合，为“双碳"目标的实现提供坚实的技术支撑，推动氢能成为全球能源转型的关键力量。

产品展示

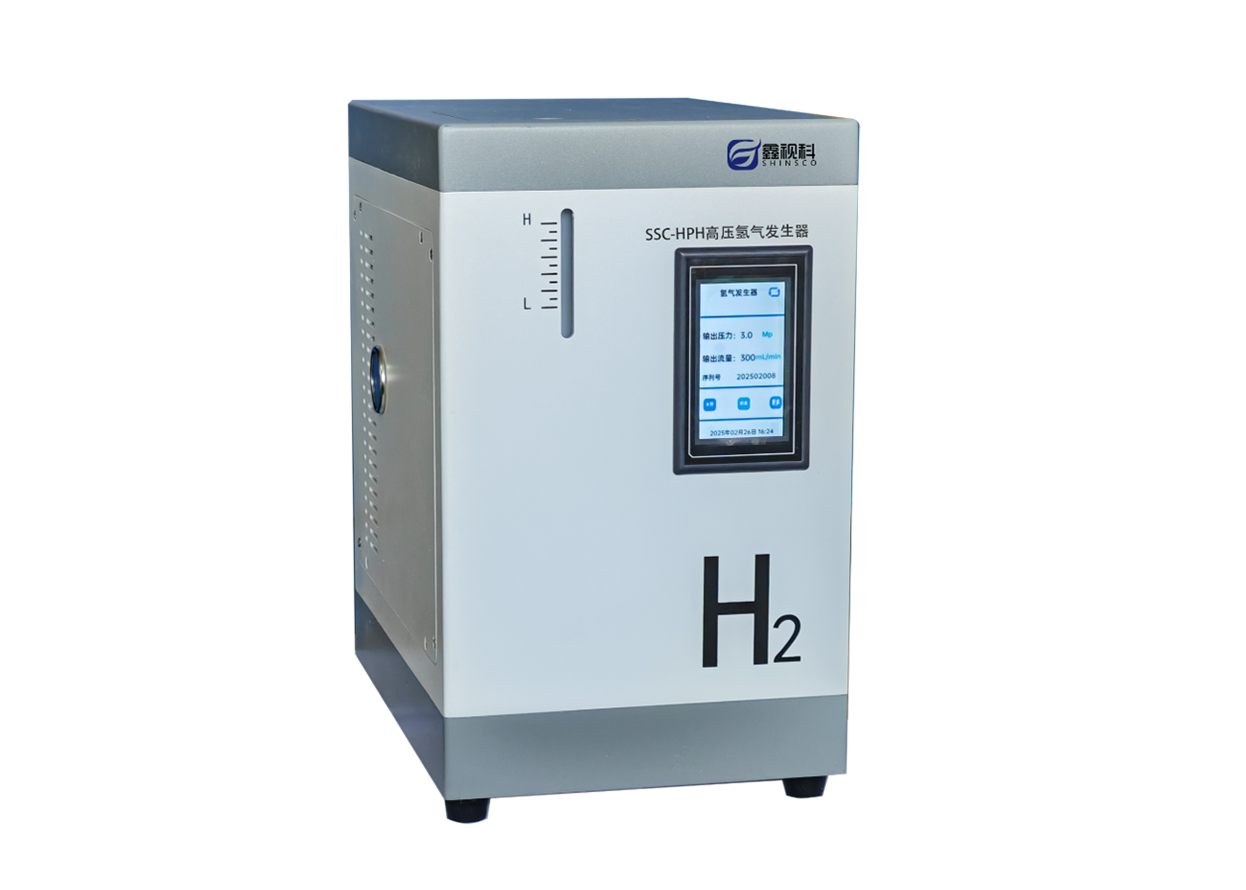

       SC-HPH高压氢气发生器是针对制药､精细化工､高校科研等行业研发的一款紧凑型实验室仪器;采用质子交换膜(SPE)电解制氢,直接电解纯水,无需增压泵,经过多级净化,得到高压高纯氢气｡仪器内置多个高灵敏度压力､温度､液位传感器，结合嵌入式操作系统，使维护更简便,使用更安全,操作更友好,可替代氢气钢瓶｡

产品特点：

（1）电解纯水制氢,无需加碱,纯度高达99.999-99.9999%

（2）4.3寸LCD触摸屏,显示各种运行参数,压力流量一体式控制算法,自动化程度高

（3）可自动补水,自动净化水质,氢气泄露及高压报警,安全系数高

（4）固态电解槽,贵金属催化剂,寿命长,高压下不变形,不漏水

    SPE电解制氢技术是通过直接电解纯水产生高纯氢气（不加碱），电解池只电解纯水即可产氢。通电后，在电解池的阴极产氢气，阳极产氧气，氢气进入氢-水分离器进行气液分离。氧气排入大气。氢-水分离器将氢气和水分离。氢气进入干燥器除湿后，经稳压阀、调节阀调整到额定压力由出口输出。电解池的产氢压力由传感器控制在设定值，当压力达到设定值时，电解池电源供应切断；压力下降，低于设定值时电源恢复供电产氢，维持压差，维持氢气稳压稳流持续输出。
