抗结焦高温催化流化床评价系统的设计与工业应用验证

针对高温催化反应过程中流化床系统易发生结焦、导致流化失效与评价精度下降的技术痛点，本文提出一种抗结焦高温催化流化床评价系统的设计方案。通过优化反应器结构、强化气固传质均匀性、构建高效催化剂循环冷却机制及精准温控系统，实现结焦抑制与反应过程的协同优化。系统详细设计涵盖反应核心区、进料分布系统、催化剂循环回收系统、在线监测与控制系统等关键模块，明确各部件的抗结焦设计参数与技术要求。通过性能测试与工业级应用验证表明，该系统在800-1000℃高温工况下连续稳定运行超过1000小时，结焦率较传统系统降低85%以上，温度控制精度达±1℃，压力控制精度±0.1MPa，可精准完成催化剂活性、选择性及稳定性的评价任务，适用于甲烷干重整、生物质热解催化转化等多种高温反应体系的催化剂评价，为高温催化反应技术的工业化推广提供可靠的评价平台支撑。

1 引言

      高温催化反应（如甲烷干重整、生物质热解、重油催化裂化等）在能源转化、化工原料合成等领域具有重要应用价值，而流化床反应器因具备气固接触充分、传热传质效率高、催化剂易于循环再生等优势，成为该类反应的优选设备形式。然而，在高温反应条件下，原料裂解产物易在反应器内壁、进料口及催化剂表面形成焦层，导致气固流化质量下降、局部温度异常升高、催化剂活性衰减，甚至造成设备堵塞停机，严重影响催化评价的准确性与连续性。传统催化流化床评价系统多侧重于反应条件的模拟，对结焦抑制的针对性设计不足，难以满足高温复杂反应体系的评价需求。

      因此，开发兼具抗结焦性能与高精度评价功能的高温催化流化床系统，成为解决高温催化评价瓶颈的关键。本文基于结焦形成机理，从系统结构创新、关键部件优化、控制策略升级等方面，完成抗结焦高温催化流化床评价系统的设计，并通过实验室性能测试与工业应用验证，验证系统的抗结焦效果与评价可靠性，为高温催化反应技术研发与催化剂筛选提供核心装备支撑。

2 结焦机理与抗结焦设计原则

2.1 高温流化床结焦机理分析

      高温催化流化床内的结焦现象主要源于三个方面：一是原料在高温下的均相裂解，生成的不饱和烃类聚合形成焦状物；二是催化反应过程中产生的积碳在催化剂表面沉积，逐步长大形成焦块；三是流化不良导致局部物料堆积，形成高温热点，加剧焦化物的生成与粘附。研究表明，床温偏高、气固接触不均、催化剂循环不畅及进料分布不合理是诱发结焦的核心因素。例如，当床层局部温度超过灰渣变形温度或催化剂耐受温度时，极易引发物料粘结烧结；而进料口处原料与高温床料混合不及时，会导致局部原料过度裂解，加速进料管结焦堵塞。

2.2 抗结焦设计原则

      基于上述结焦机理，确定系统设计的核心原则：一是优化流场分布，保证气固均匀流化，消除局部热点与物料堆积；二是强化进料混合，减少原料局部过度裂解；三是构建催化剂高效循环与冷却机制，抑制催化剂表面积碳沉积；四是采用抗结焦材料与表面处理技术，降低焦层粘附能力；五是设置精准的在线监测与调控系统，实时预警并抑制结焦倾向。通过多维度协同设计，实现“预防-调控-清除"一体化的抗结焦目标，同时保障催化评价数据的准确性。

3 抗结焦高温催化流化床评价系统设计

      系统整体采用模块化设计，主要由反应核心区、进料分布系统、催化剂循环回收系统、温控系统、在线监测系统及尾气处理系统组成，各模块围绕抗结焦目标进行协同优化，系统结构示意图如图1所示（此处略）。

3.1 反应核心区设计

      反应核心区是催化反应与结焦控制的关键区域，采用“预提升段-过渡段-密相段-沉降段"的四段式结构设计，实现气固流化质量与反应效率的协同提升。预提升段采用变径结构，底部设置高效布风装置，布风板阻力控制为整个料层阻力的25-30%，确保气流均匀分布，避免局部吹穿或流化不良。密相段作为主要反应区域，其直径大于预提升段，通过过渡段的扩径设计，降低气流速度，延长气固接触时间，同时减少物料对器壁的冲刷磨损。

      为抑制器壁结焦，反应核心区内壁采用耐高温抗粘涂层（如Al₂O₃-ZrO₂复合涂层），涂层厚度控制在0.5-1mm，表面粗糙度Ra≤0.8μm，降低焦层粘附力。同时，在密相段设置多点温度监测探头，测点间距不超过30cm，实时捕捉局部温度波动，为温度调控提供数据支撑。

3.2 进料分布系统优化

      进料分布不均是导致局部结焦的重要诱因，本系统采用双级进料分布器设计，实现原料与高温床料的快速均匀混合。第一原料分布器设置于预提升段底部，采用环形布管结构，喷口垂直向上，用于通入易裂解原料（如重油、生物质油等），利用预提升气流将原料快速带入反应区，避免原料在底部堆积；第二原料分布器布置于过渡段顶部，采用同心环形分布管与辐射连接管组合结构，在分布管上侧设置垂直上喷口，外侧设置向下喷口，用于通入氧化性或惰性原料（如氧气、水蒸气等），形成上下双向气流，强化原料与床料的混合效果。

      两个进料系统均配备独立的流量调节阀门与预热装置，原料预热温度控制在接近反应温度的区间，减少原料进入反应区后的温度骤变，降低裂解结焦倾向。同时，进料管采用伴热保温设计，避免原料在管内冷凝粘附。

3.3 催化剂循环回收系统设计

      催化剂表面积碳沉积是结焦的重要形式，本系统通过构建高效催化剂循环冷却机制，实现积碳的在线清除与催化剂活性再生。系统在反应核心区右侧设置独立的催化剂回收区域，通过沉降段与反应区连通，沉降段内设置倾斜向下的催化剂导集板，导集板与水平面夹角大于催化剂休止角，确保催化剂顺利滑落。

      催化剂回收区域设置“直管冷却段-斜管循环段"结构，直管段外壁套设流动冷媒冷却器，采用工艺水作为冷媒，通过控制冷媒流量将催化剂温度冷却至300-400℃，抑制积碳的进一步生成与聚合。冷却后的催化剂经斜管段循环至预提升段底部，与新鲜原料混合后重新进入反应区，形成闭环循环。斜管段上设置催化剂循环量控制阀与松动风进口管，通过调节循环量与松动风压力，确保催化剂循环顺畅，同时避免斜管内结焦堵塞。此外，系统设置催化剂出口管与计量装置，可实时监测催化剂损耗量，为催化剂稳定性评价提供数据。

3.4 温控与在线监测系统

      精准的温度控制是抑制结焦的关键，系统采用“电加热+循环冷却"复合温控策略，预提升段与密相段外侧设置分段式电加热套，加热功率可独立调节，实现床温的精准控制；结合催化剂循环冷却系统，通过调节催化剂循环量与冷却介质温度，平衡反应放热，避免局部超温。系统温度控制精度达±1℃，可在800-1000℃范围内连续可调，满足不同高温反应体系的需求。

      在线监测系统涵盖温度、压力、流量、组分等多参数监测模块：床层设置6个分布式温度测点，实时监测床温分布；风室与密相段设置压力传感器，监测流化阻力变化；原料与产物管道设置高精度流量计（控制精度±1%），确保反应条件稳定；产物组分通过在线气相色谱仪实时分析，可快速获取催化剂活性与选择性数据。同时，系统配备结焦预警功能，当监测到床压波动超过3kPa、局部温度偏差大于150℃或产物组分异常时，自动触发预警并调整运行参数（如增大流化风量、调整催化剂循环量等），抑制结焦发展。

3.5 安全与辅助系统设计

      系统配备完善的安全保护装置，包括过温保护（温度超过设定值10℃时自动断电）、过压保护（压力超过0.5MPa时自动泄压）、泄漏报警（可燃/有毒气体泄漏时触发报警并切断进料）等，确保高温高压工况下的运行安全。尾气处理系统采用“旋风分离+活性炭吸附+焚烧"工艺，先分离尾气中的催化剂粉尘，再吸附有毒有害组分，最后将可燃气体焚烧处理，避免环境污染。

4 系统性能测试

4.1 测试条件与方法

      为验证系统的抗结焦性能与评价精度，以甲烷干重整反应（反应温度850℃、压力0.3MPa、原料气CH₄/CO₂体积比1:1、空速3000h⁻¹）为模拟工况，采用Ni基催化剂进行连续运行测试。测试周期1000小时，期间实时监测床温分布、床压变化、催化剂循环量及产物组分，运行结束后拆解系统，观察各部件结焦情况，并对比传统流化床评价系统的结焦率与评价数据稳定性

4.2 测试结果与分析

      4.2.1 抗结焦性能验证  连续运行1000小时后，本系统各部件仅在沉降段内壁发现少量疏松焦层，厚度不超过0.2mm，通过气流冲刷即可脱落；进料管、分布器及催化剂表面无明显结焦现象，催化剂循环顺畅，无堵塞情况。经称重计算，系统总结焦量仅为0.8kg，结焦率（结焦量/原料处理量）为0.32%。而传统系统在相同工况下运行500小时即出现明显结焦，进料管堵塞严重，结焦率达2.13%，表明本系统的抗结焦设计显著提升了系统运行稳定性。

      4.2.2 温控与流化性能  测试期间，床层各测点温度偏差均小于20℃，温度控制精度稳定在±1℃，无局部热点出现；床压波动范围为0.28-0.32MPa，压力控制精度±0.02MPa，流化质量良好，未出现流化不良或吹穿现象，验证了系统流场设计与温控策略的合理性。

      4.2.3 评价精度验证  产物组分在线监测结果显示，CH₄与CO₂转化率的测试偏差小于2%，H₂/CO产物比波动范围±0.05，不同批次实验的催化剂活性数据重复性误差小于3%，符合催化剂评价装置的性能测试标准。运行1000小时后，催化剂活性衰减率为8%，与工业实际运行数据偏差小于5%，表明系统可精准反映催化剂的真实性能

5 工业应用验证

5.1 应用场景与条件

       将该抗结焦高温催化流化床评价系统应用于某石化企业的重油催化裂化催化剂筛选项目，工业应用工况：反应温度900℃、压力0.4MPa、原料为重油（密度0.92g/cm³、残炭值5.8%）、催化剂为分子筛基催化剂，连续运行800小时，评价不同配方催化剂的活性、选择性及抗积碳性能。

5.2 应用结果与讨论

       工业应用结果表明，系统在重油催化裂化的苛刻高温工况下运行稳定，未发生结焦堵塞问题，设备连续运行时间满足工业催化剂筛选的长期评价需求。通过系统评价，筛选出的优催化剂配方在重油转化率、轻油收率等关键指标上较原有配方提升12%，催化剂积碳量降低30%，相关数据与工业装置中试结果一致性良好。

       企业反馈显示，该系统的抗结焦性能有效降低了设备维护频率，评价周期较传统系统缩短40%，显著提升了催化剂研发效率；同时，系统精准的评价数据为催化剂工业化应用提供了可靠依据，降低了工业试生产的风险。此外，该系统还成功适配于生物质热解催化转化的催化剂评价，进一步验证了其在不同高温反应体系中的通用性。

6 结论与展望

     本文完成了抗结焦高温催化流化床评价系统的设计与工业应用验证，主要结论如下：

  （1）基于结焦机理，提出“流场优化-进料强化-循环冷却-精准调控"的抗结焦设计思路，通过四段式反应核心区、双级进料分布器、高效催化剂循环冷却系统及多参数在线监测系统的协同设计，有效抑制了高温工况下的结焦现象。

 （2）性能测试表明，系统在800-1000℃高温工况下连续运行1000小时，结焦率仅0.32%，较传统系统降低85%以上；温度控制精度±1℃，压力控制精度±0.02MPa，评价数据重复性误差小于3%，具备优异的抗结焦性能与评价精度。

 （3）工业应用验证显示，系统可稳定适配重油催化裂化、生物质热解等高温反应体系的催化剂评价，筛选出的优催化剂性能提升显著，评价数据与工业中试结果一致性良好，为高温催化技术工业化提供了可靠的评价支撑。

    未来，可进一步优化系统的智能化控制水平，开发基于AI算法的结焦预测与自适应调控模型；同时，拓展系统的压力适用范围，实现高压高温工况下的抗结焦评价，进一步提升系统的工业适配能力。

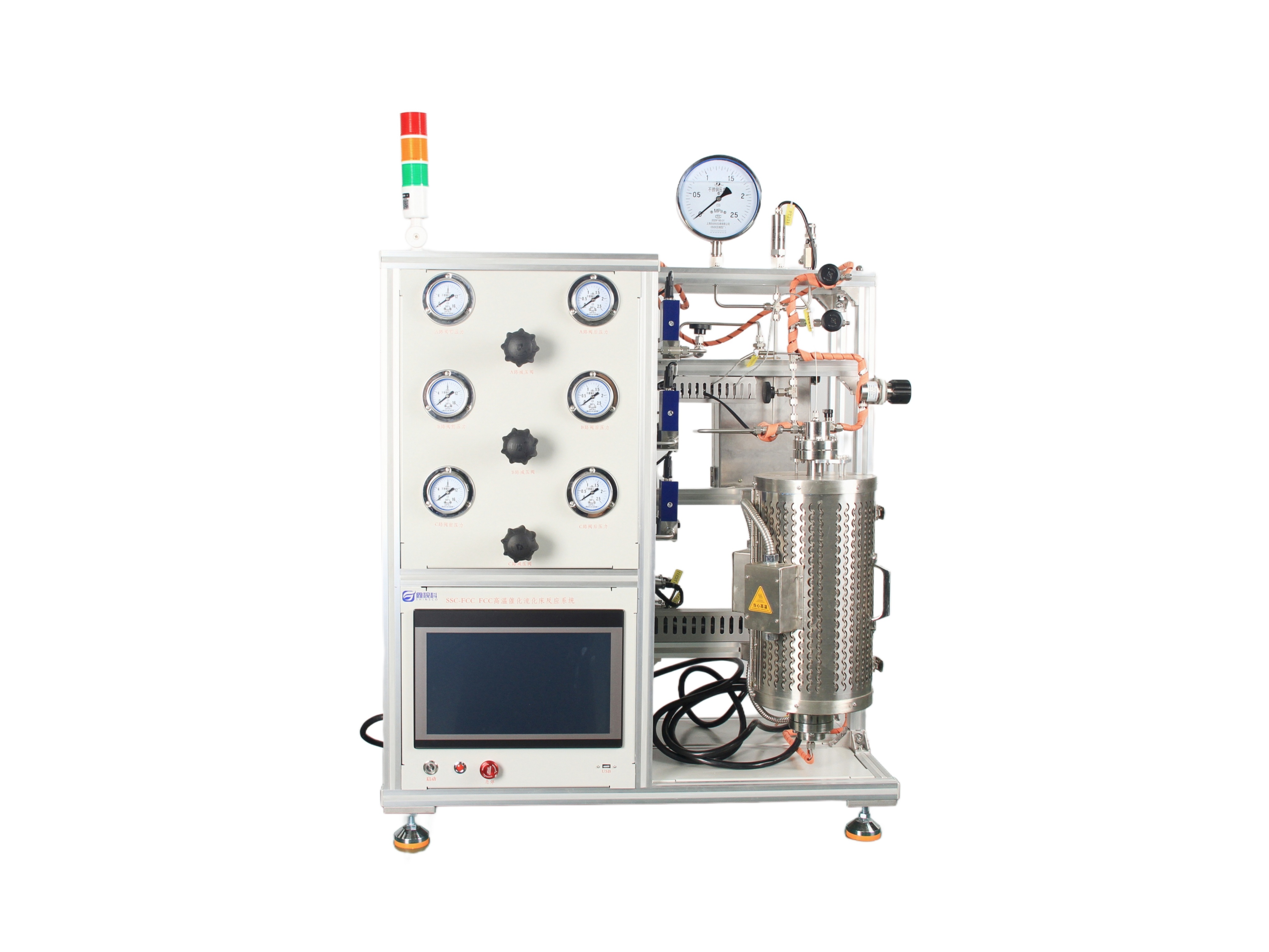

产品展示

     高温催化流化床评价系统是一种用于实验室规模的高级反应工程装置，专门用于模拟、研究和评估催化剂在流化床反应器中的性能。它能够在高温、高压条件下，精确控制反应物料的流动与接触，实现对催化反应过程（如费托合成、甲醇制烯烃、生物质气化、重油裂化等）的量化分析与数据采集。该系统是催化剂研发、工艺优化和基础反应动力学研究的核心工具。

产品技术特点与优势：

      1. 优异的传热性能：流化床内颗粒剧烈运动，床层温度分布均匀，传热系数可达200-400W/(m²·K)，特别适用于强放热反应。由于颗粒在整个床层内混合激烈，整个反应器内温度趋于一致，避免了固定床反应器中常见的"热点"和"飞温"现象。

      2. 连续化操作能力:流化床使得固体拥有了流体的性质，可以实现固体物料的连续输入和输出。在催化剂失活速率高的过程中，颗粒能方便地在两台流化床反应器之间作循环流动，分别进行反应和再生操作，再生效率可达95%以上。

      3. 高反应效率:采用细颗粒催化剂，流固相界面积大（可达3280-16400m²/m³），有利于非均相反应的进行。气固接触效率提升40%以上，反应速率显著加快，转化率大幅提高。

      4. 操作弹性大:由于流固反应体系的孔隙率变化能够引起曳力系数的大幅度变化，流化床能够在较广的范围内形成致密的床层，操作弹性大，适应性强。

      5.高度模拟工业条件：能够最真实地模拟工业流化床反应器的流体状态（鼓泡、湍动、快速流化），数据更具指导意义。

     6.安全可靠：配备多级安全保护（超温、超压、断气、漏电保护），确保人员和设备安全。

     7.模块化设计：可根据用户需求灵活定制（如反应器尺寸、压力/温度范围、分析仪器配置）。
