液固相连续流光化学反应器的结构优化：提升光利用率与反应选择性

一、引言

      液固相连续流光化学反应器作为将光催化技术与连续流工艺深度融合的核心设备，凭借其反应条件可控性高、传质效率优、工业化放大潜力大等优势，已成为精细化工合成、环境污染物降解、新能源材料制备等领域的关键技术载体。然而，在实际应用中，光利用率不足与反应选择性偏低两大核心问题，严重制约了其技术效能的充分释放。光利用率不足源于反应器内光场分布不均、光子传递路径受阻及催化剂对特定波长光的吸收效率有限；反应选择性偏低则与反应区传质效率失衡、活性位点暴露不均及副反应竞争加剧密切相关。因此，针对反应器核心结构进行系统性优化，构建 “光 - 流 - 固" 三相协同的高效反应体系，成为突破上述瓶颈、推动技术工业化落地的关键路径。

二、液固相连续流光化学反应器结构优化的核心目标与影响因素

（一）核心目标解析

      提升光利用率：核心在于实现 “光子的高效捕获与利用"，即通过结构设计，确保光源发射的光子能够最大限度地抵达反应区，减少在反应器壁面、惰性组件及未反应物料中的损耗，并匹配催化剂的特征吸收光谱，提高光子与催化剂活性位点的作用概率。

      提高反应选择性：关键在于构建 “可控的反应微环境"，通过优化流场分布与传质效率，使反应物分子能够定向、高效地与活性位点接触，同时抑制副反应发生的条件（如局部浓度过高、温度梯度异常等），确保目标产物的定向生成。

（二）关键影响因素

      光场分布：受光源类型（LED、紫外汞灯、激光等）、光源布置方式（内置、外置、环形阵列等）、反应器透光材质（石英、高硼硅玻璃等）及反应器内部构件（如挡板、导流板）的影响，直接决定光子在反应区的覆盖范围与能量密度。

      流场特性：与反应器流道结构（如微通道、蛇形流道、蜂窝状流道）、进出口设计、流速调控机制相关，影响液固两相的混合均匀性、停留时间分布及传质效率，进而作用于反应选择性。

      催化剂负载与分布：催化剂在反应器内的负载方式（如固定床、悬浮床、膜负载）、负载密度及活性位点暴露程度，不仅影响光的穿透深度，还决定反应物与活性位点的接触效率，对光利用率和反应选择性具有双重调控作用。

      散热与温度控制：光化学反应过程中常伴随热量释放，反应器的散热结构（如夹套式冷却、微通道散热）直接影响反应区温度分布均匀性，而温度波动会改变反应动力学速率，可能导致副反应加剧，降低选择性。

三、基于提升光利用率的核心结构优化策略

（一）光源系统与反应器匹配设计

      光源类型的定向选择：针对不同反应体系的需求，优先选用高单色性、高能量效率的 LED 光源替代传统紫外汞灯。例如，在光催化降解有机废水反应中，根据催化剂（如 TiO₂）的禁带宽度，选用波长为 365-400nm 的紫外 LED，减少非特征波长光的能量损耗；在精细化工合成反应中，通过调节 LED 光源波长，精准激活特定官能团反应，同时降低对其他基团的干扰。

      光源布置方式优化：突破传统外置光源 “光衰减严重" 的局限，采用内置式光源阵列与反应器流道一体化设计。例如，在微通道反应器中，将 LED 芯片封装为可插入流道的 “光芯"，通过阵列式排布使光场在流道内形成均匀覆盖，光利用率较外置光源提升 30%-50%；对于大型管式反应器，采用环形光源套管结构，光源沿反应器内壁周向均匀分布，避免中心区域 “光照盲区"，确保液固混合体系在流动过程中持续接受均匀光照。

（二）反应器透光与反射结构改进

      透光材质的高性能化：选用高透光率（紫外区透光率＞90%）、耐腐蚀性强的石英玻璃作为反应器主体材质，替代传统高硼硅玻璃，减少光在材质内部的折射与吸收损耗。同时，通过表面抛光处理降低材质内壁粗糙度，避免光的漫反射散射，提升光的定向传递效率。

      反射层的高效设计：在反应器非反应区内壁涂覆高反射率材料（如聚四氟乙烯、铝箔反光膜），构建 “光反射腔" 结构。当光子照射至反应器内壁时，通过反射层的多次反射重新进入反应区，减少光子的逃逸损耗。实验数据表明，合理设计的反射层可使光利用率提升 20%-35%，尤其对低浓度催化剂体系的反应效率提升更为显著。

（三）催化剂负载结构的光响应优化

      膜式催化剂负载结构：采用溶胶 - 凝胶法、溅射法等技术，在反应器内壁或惰性载体（如石英纤维、多孔陶瓷）表面制备超薄催化剂膜（厚度 50-200nm）。这种结构不仅使催化剂活性位点直接暴露于光场中，减少光在催化剂颗粒内部的穿透阻力，还避免了悬浮态催化剂对光的遮蔽效应，显著提升光子与活性位点的作用效率。例如，在光催化合成苯甲醛反应中，膜式负载 TiO₂催化剂的光利用率较悬浮态提升 40% 以上。

     多孔光响应载体设计：将催化剂负载于具有高比表面积、高透光性的多孔载体（如介孔 SiO₂、多孔石英）上，构建 “多孔光催化结构"。载体的多孔结构可形成 “光散射通道"，延长光子在反应区的停留时间，同时增大催化剂与反应物的接触面积。通过调控载体孔径（2-50nm）与孔隙率（50%-80%），可实现光场与催化剂活性位点的精准匹配，进一步提升光利用率。

四、基于提高反应选择性的结构优化路径

（一）流道结构的传质强化设计

     微通道结构化流道：采用微通道（内径 50-500μm）作为反应器核心流道，利用其高比表面积（比传统管式反应器高 10-100 倍）的优势，强化液固两相的传质效率，减少反应物在反应区的浓度梯度。同时，通过设计锯齿形、螺旋形等异形微通道，利用流体在通道内的二次流效应，增强混合均匀性，避免局部反应物浓度过高导致的副反应。例如，在光催化合成手性化合物反应中，螺旋形微通道反应器的产物对映体过量值（ee）较直管反应器提升 15%-25%。

      分区式流道调控：针对反应历程中不同阶段的传质需求，设计 “梯度式流道" 结构。反应初期，采用宽截面流道降低流速，确保反应物与催化剂充分接触；反应中期，切换为窄截面流道提升流速，抑制副反应中间体的积累；反应后期，通过扩张式流道降低剪切力，减少目标产物的进一步转化。这种分区调控策略可使反应选择性提升 10%-20%，尤其适用于多步串联光催化反应。

（二）反应区浓度与温度精准调控结构

      进料分布器优化：在反应器入口设置多孔阵列式进料分布器，通过调控分布器孔径与开孔密度，使液体反应物与固体催化剂（悬浮态）形成均匀的 “液固混合流"，避免局部催化剂团聚或反应物浓度过高。例如，在光催化降解苯酚废水反应中，优化后的进料分布器可使苯酚降解选择性（生成 CO₂和 H₂O 的比例）提升 25%，减少中间产物苯醌的生成。

       集成式温控结构：采用 “夹套冷却 + 微通道散热" 的复合温控系统，在反应器流道外部设置夹套式冷却腔，同时在流道内部嵌入微型散热片（厚度 10-50μm）。通过实时调控冷却介质流速与温度，确保反应区温度波动控制在 ±1℃以内。在热敏性光催化反应（如药物中间体合成）中，该结构可有效抑制温度升高导致的副反应，使目标产物选择性提升 30% 以上。

（三）活性位点定向暴露结构设计

      选择性负载催化剂活性组分：通过分子印迹技术、选择性沉积技术，在反应器载体表面定向负载具有特定晶面（如 TiO₂的 晶面）的催化剂活性组分。这些特定晶面具有更高的催化活性与选择性，可定向激活目标反应路径。例如，在光催化 CO₂还原反应中，定向负载 晶面 TiO₂的反应器，生成 CH₄的选择性较普通 TiO₂提升 50% 以上。

      惰性隔离层的精准构建：在催化剂活性位点周围涂覆超薄惰性隔离层（如 Al₂O₃、SiO₂），通过调控隔离层厚度（1-5nm），允许目标反应物分子（小分子）通过并与活性位点接触，同时阻挡大分子副反应中间体的扩散，从空间位阻角度抑制副反应。该策略在光催化氧化醇类制备醛类反应中表现优异，醛类产物选择性可提升至 95% 以上。

五、结构优化的性能评估与案例分析

（一）性能评估指标体系

     光利用率：通过测定反应器出口光强与入射光强的比值，结合反应转化率，计算 “光子效率"（生成单位产物消耗的光子数），直观反映光的利用效率。

     反应选择性：采用高效液相色谱（HPLC）、气相色谱（GC）等手段，分析产物组成，计算目标产物占总产物的摩尔分数，评估反应选择性。

     长期稳定性：连续运行反应器 1000h 以上，监测光利用率、反应选择性及催化剂活性的变化，评估结构优化后的长期运行性能。

（二）典型案例分析

      精细化工中间体合成案例：某团队针对光催化合成 2 - 羟基苯乙酮反应，对液固相连续流光化学反应器进行结构优化：采用紫外 LED 环形套管光源（光利用率提升 42%），设计螺旋形微通道流道（传质效率提升 35%），并在通道内壁负载 晶面 TiO₂催化剂膜（活性位点暴露率提升 50%）。优化后，反应器的 2 - 羟基苯乙酮选择性从 68% 提升至 92%，光利用率从 23% 提升至 58%，连续运行 1200h 后性能无明显衰减，满足工业化生产需求。

      难降解有机废水处理案例：针对印染废水降解中光利用率低、副产物多的问题，研究人员优化反应器结构：采用石英玻璃材质与聚四氟乙烯反射层（光利用率提升 30%），设计多孔陶瓷载体负载 TiO₂/ZnO 复合催化剂（比表面积提升至 120m²/g），并集成夹套 - 微通道复合温控系统（温度波动＜±0.5℃）。优化后，废水 COD 去除率从 65% 提升至 90%，目标污染物（偶氮染料）降解选择性从 72% 提升至 94%，且无有毒副产物（如含氯有机物）生成。

六、结论与展望

     液固相连续流光化学反应器的结构优化是提升光利用率与反应选择性的核心手段，通过光源系统与反应器的匹配设计、透光反射结构的改进、催化剂负载的光响应优化，可有效突破光利用率不足的瓶颈；借助流道结构的传质强化、反应微环境的精准调控及活性位点的定向设计，能够显著提升反应选择性。未来，随着材料科学、流体力学与光学技术的交叉融合，反应器结构优化将朝着 “智能化、集成化、多功能化" 方向发展：一方面，通过引入数值模拟与人工智能技术，实现反应器结构的精准设计与参数自适应调控；另一方面，推动反应器与在线监测（如原位光谱、粒子图像测速）、产物分离等单元的一体化集成，进一步提升技术的工业化应用价值。此外，面向碳中和与绿色化学需求，开发低能耗、可回收的结构化催化剂与反应器，将成为未来研究的重要方向，为液固相连续流光化学反应器技术的广泛应用奠定基础。

产品展示

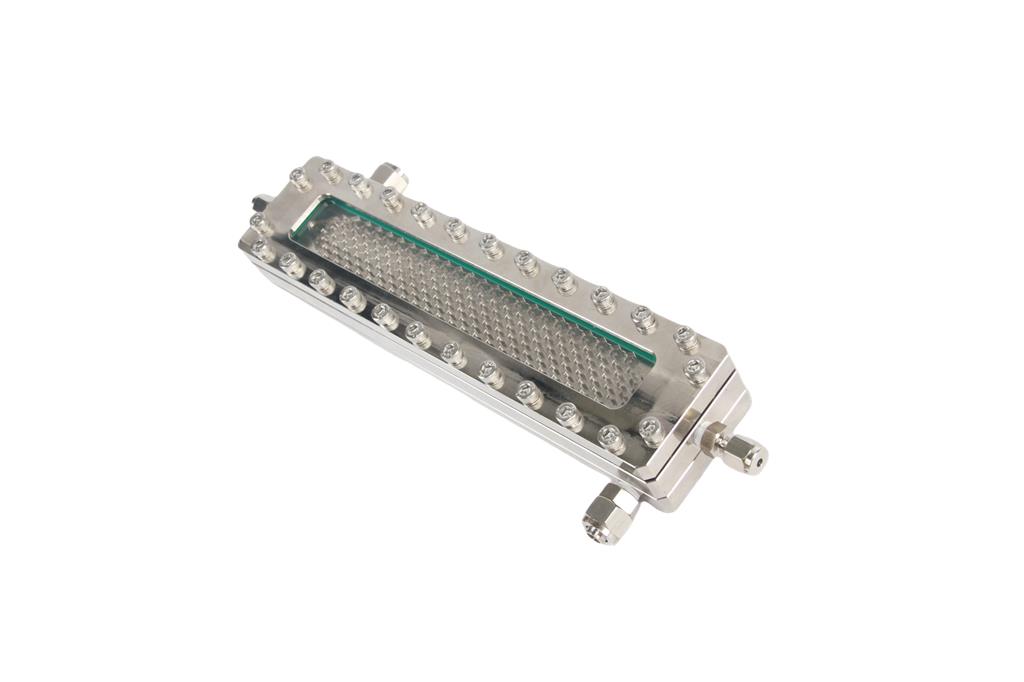

     连续流光化学反应器底板上设计有大量挡板类混合结构，采用正三角形挡板，实现连续的2mm通道，流体或浆体经过时，强制对流程进行拆分和重组，实现湍流混合效果。反应器内部侧面配有液体脉冲结构，通过叠加的脉冲作用，对流体进行多次混合，改善传热传质，确保较窄的停留时间分布。两者共同作用产生较大的光辐照面积，保证了光源光子的有效利用。

     SSC-FPCR300液固相连续流光化学反应器适用固体粉末催化剂、溶液、气体多相混合情况下的光催化微通道反应，微反应器通道不易堵塞，易于清理。
